II. Matériels et méthodes :
Page 18

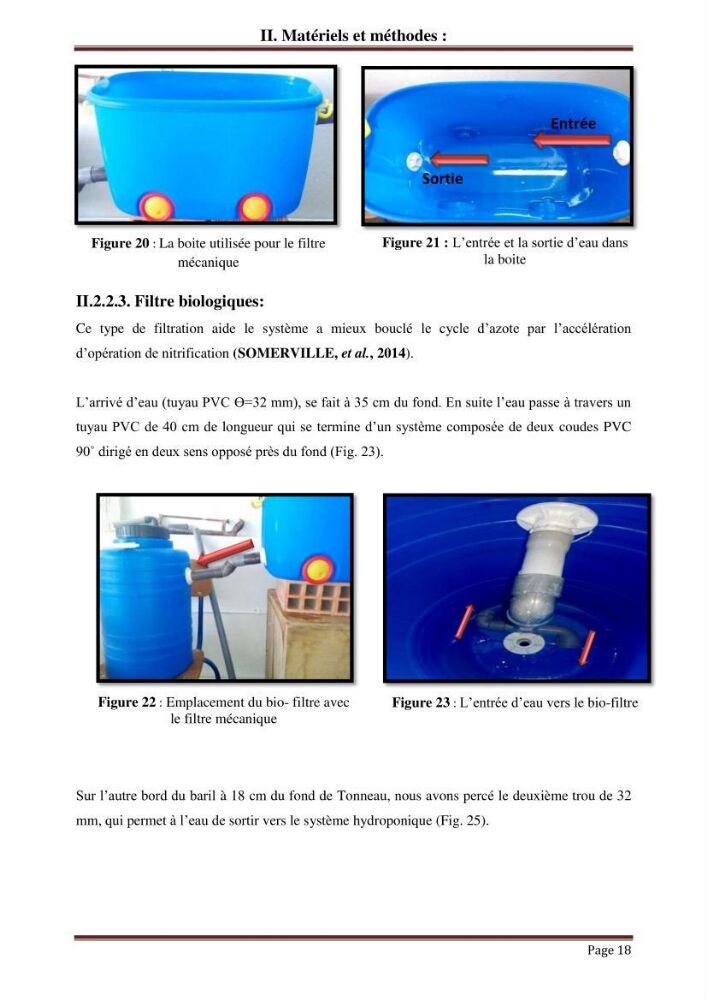

Figure 20 : La boite utilisée pour le filtre
mécanique
Figure 23 : L’entrée d’eau vers le bio-filtre
II.2.2.3. Filtre biologiques:
Ce type de filtration aide le système a mieux bouclé le cycle d’azote par l’accélération
d’opération de nitrification (SOMERVILLE, et al., 2014).
L’arrivé d’eau (tuyau PVC ϴ=32 mm), se fait à 35 cm du fond. En suite l’eau passe à travers un
tuyau PVC de 40 cm de longueur qui se termine d’un système composée de deux coudes PVC
90˚ dirigé en deux sens opposé près du fond (Fig. 23).
Sur l’autre bord du baril à 18 cm du fond de Tonneau, nous avons percé le deuxième trou de 32
mm, qui permet à l’eau de sortir vers le système hydroponique (Fig. 25).
Entrée
Sortie
Figure 21 : L’entrée et la sortie d’eau dans
la boite
Figure 22 : Emplacement du bio- filtre avec
le filtre mécanique
