Chapitre IV : Etude de protection et de gestion
85

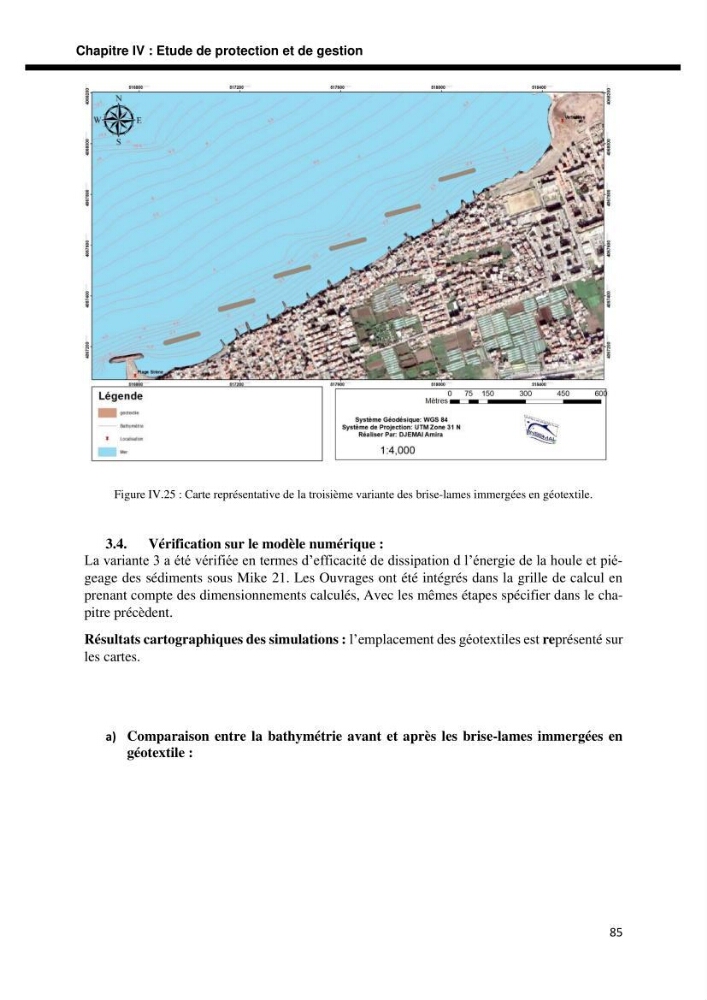

Figure IV.25 : Carte représentative de la troisième variante des brise-lames immergées en géotextile.
3.4. Vérification sur le modèle numérique :
La variante 3 a été vérifiée en termes d’efficacité de dissipation d l’énergie de la houle et piégeage des sédiments sous Mike 21. Les Ouvrages ont été intégrés dans la grille de calcul en
prenant compte des dimensionnements calculés, Avec les mêmes étapes spécifier dans le chapitre précèdent.
Résultats cartographiques des simulations : l’emplacement des géotextiles est représenté sur
les cartes.
a) Comparaison entre la bathymétrie avant et après les brise-lames immergées en
géotextile :
