Chapitre IV : Etude de protection et de gestion
77
2.4. Vérification sur le modèle numérique :
La variante 2 a été vérifiée en termes d’efficacité de dissipation d l’énergie de la houle et
piégeage des sédiments sous Mike 21. Les Ouvrages ont été intégrés dans la grille de calcul
en prenant compte des dimensionnements calculés, Avec les mêmes étapes spécifier dans le
chapitre précèdent.
Résultats cartographique des simulations :
a) Résultats de la réfraction de la houle :
- Pour la houle incidente N°360 :

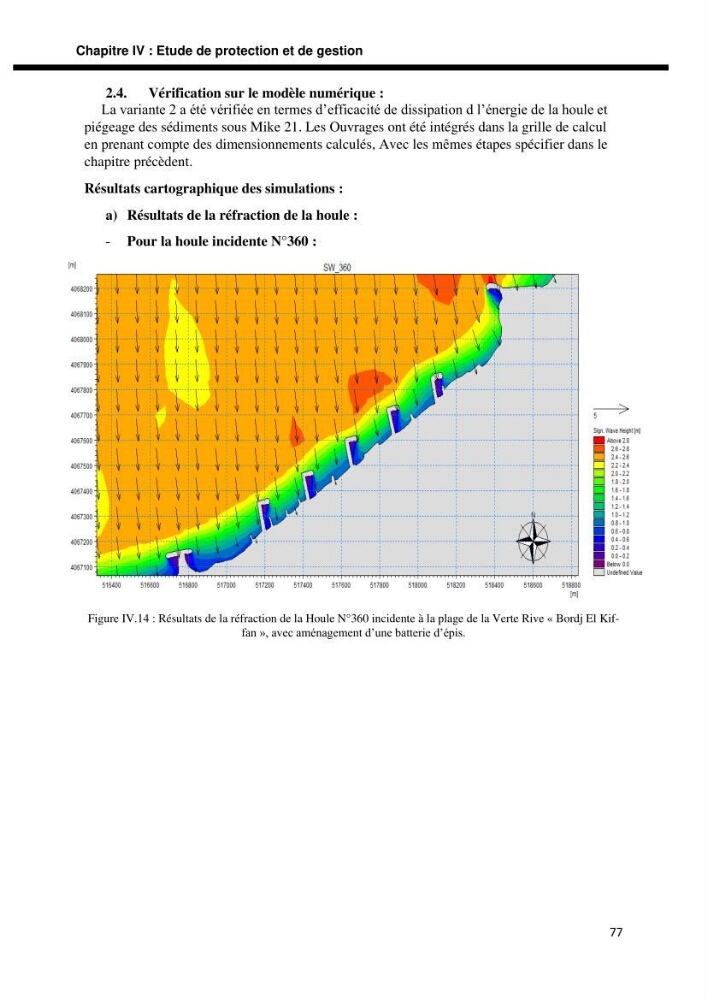

Figure IV.14 : Résultats de la réfraction de la Houle N°360 incidente à la plage de la Verte Rive « Bordj El Kiffan », avec aménagement d’une batterie d’épis.
