Chapitre IV
Solution d’aménagement
51
Lorsqu’on place des géotubes sous forme de brise-lames, on s’attend au même principe de
fonctionnement, celui d’atténuer la houle, donc les géotubes font le travail d’un brise-lame avec
une matière première différente.

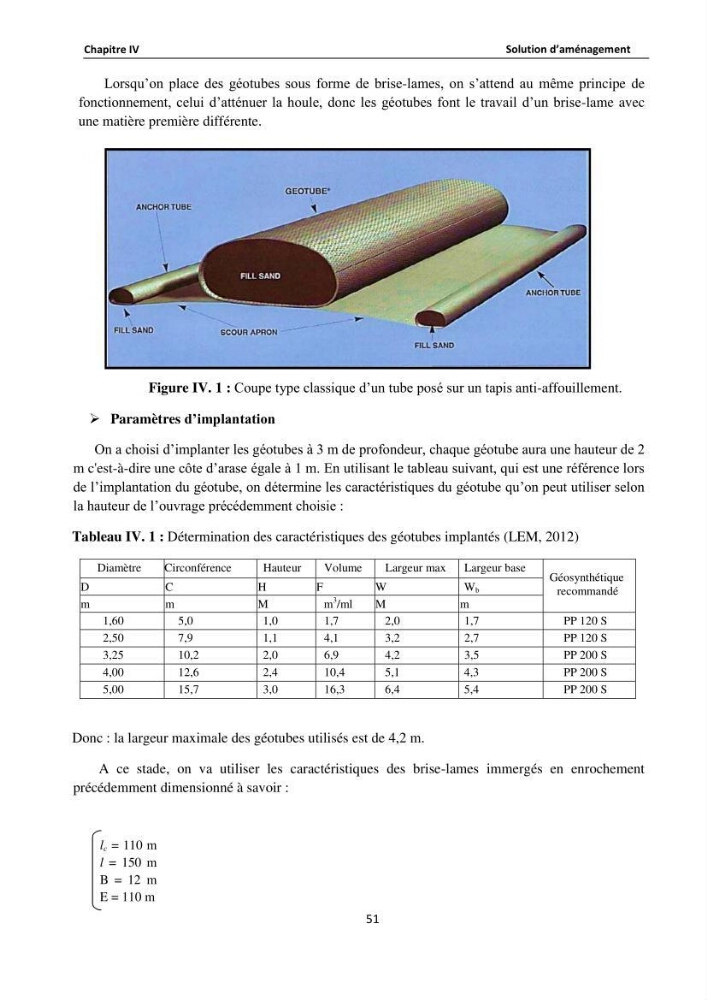

Figure IV. 1 : Coupe type classique d’un tube posé sur un tapis anti-affouillement.
 Paramètres d’implantation
On a choisi d’implanter les géotubes à 3 m de profondeur, chaque géotube aura une hauteur de 2
m c'est-à-dire une côte d’arase égale à 1 m. En utilisant le tableau suivant, qui est une référence lors
de l’implantation du géotube, on détermine les caractéristiques du géotube qu’on peut utiliser selon
la hauteur de l’ouvrage précédemment choisie :
Tableau IV. 1 : Détermination des caractéristiques des géotubes implantés (LEM, 2012)
Diamètre
Circonférence
Hauteur
Volume
Largeur max
Largeur base
Géosynthétique
recommandé
D
C
H
F
W
W b
m
m
M
m
3 /ml
M
m
1,60
5,0
1,0
1,7
2,0
1,7
PP 120 S
2,50
7,9
1,1
4,1
3,2
2,7
PP 120 S
3,25
10,2
2,0
6,9
4,2
3,5
PP 200 S
4,00
12,6
2,4
10,4
5,1
4,3
PP 200 S
5,00
15,7
3,0
16,3
6,4
5,4
PP 200 S
Donc : la largeur maximale des géotubes utilisés est de 4,2 m.
A ce stade, on va utiliser les caractéristiques des brise-lames immergés en enrochement
précédemment dimensionné à savoir :
l c = 110 m
l = 150 m
B = 12 m
E = 110 m
