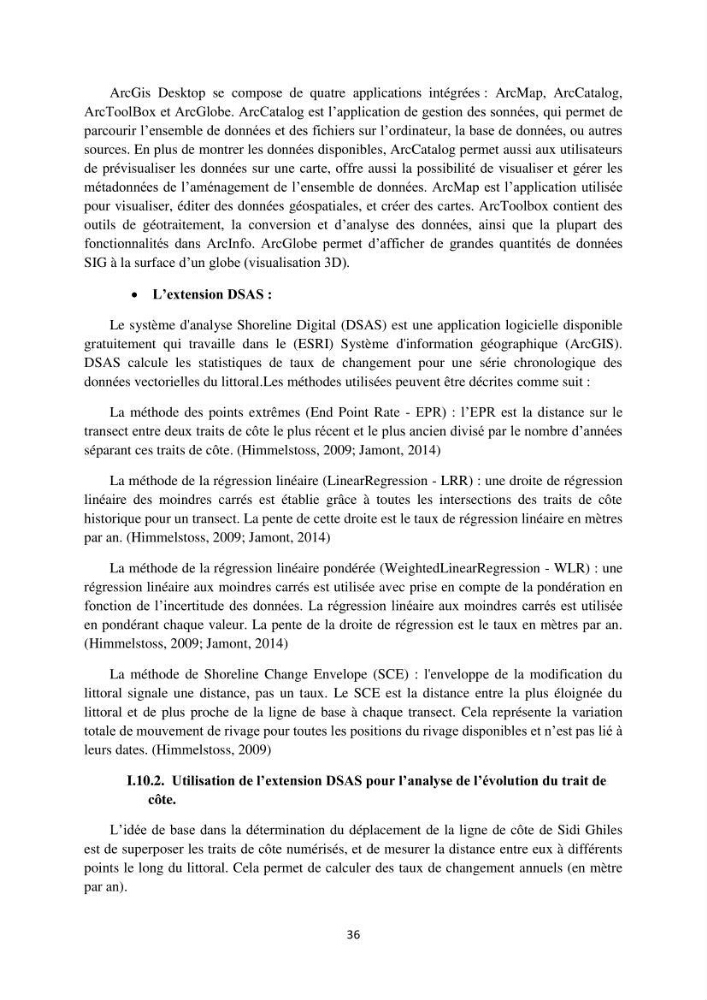

36
ArcGis Desktop se compose de quatre applications intégrées : ArcMap, ArcCatalog,
ArcToolBox et ArcGlobe. ArcCatalog est l’application de gestion des sonnées, qui permet de
parcourir l’ensemble de données et des fichiers sur l’ordinateur, la base de données, ou autres
sources. En plus de montrer les données disponibles, ArcCatalog permet aussi aux utilisateurs
de prévisualiser les données sur une carte, offre aussi la possibilité de visualiser et gérer les
métadonnées de l’aménagement de l’ensemble de données. ArcMap est l’application utilisée
pour visualiser, éditer des données géospatiales, et créer des cartes. ArcToolbox contient des
outils de géotraitement, la conversion et d’analyse des données, ainsi que la plupart des
fonctionnalités dans ArcInfo. ArcGlobe permet d’afficher de grandes quantités de données
SIG à la surface d’un globe (visualisation 3D).
L’extension DSAS :
Le système d'analyse Shoreline Digital (DSAS) est une application logicielle disponible
gratuitement qui travaille dans le (ESRI) Système d'information géographique (ArcGIS).
DSAS calcule les statistiques de taux de changement pour une série chronologique des
données vectorielles du littoral.Les méthodes utilisées peuvent être décrites comme suit :
La méthode des points extrêmes (End Point Rate - EPR) : l’EPR est la distance sur le
transect entre deux traits de côte le plus récent et le plus ancien divisé par le nombre d’années
séparant ces traits de côte. (Himmelstoss, 2009; Jamont, 2014)
La méthode de la régression linéaire (LinearRegression - LRR) : une droite de régression
linéaire des moindres carrés est établie grâce à toutes les intersections des traits de côte
historique pour un transect. La pente de cette droite est le taux de régression linéaire en mètres
par an. (Himmelstoss, 2009; Jamont, 2014)
La méthode de la régression linéaire pondérée (WeightedLinearRegression - WLR) : une
régression linéaire aux moindres carrés est utilisée avec prise en compte de la pondération en
fonction de l’incertitude des données. La régression linéaire aux moindres carrés est utilisée
en pondérant chaque valeur. La pente de la droite de régression est le taux en mètres par an.
(Himmelstoss, 2009; Jamont, 2014)
La méthode de Shoreline Change Envelope (SCE) : l'enveloppe de la modification du
littoral signale une distance, pas un taux. Le SCE est la distance entre la plus éloignée du
littoral et de plus proche de la ligne de base à chaque transect. Cela représente la variation
totale de mouvement de rivage pour toutes les positions du rivage disponibles et n’est pas lié à
leurs dates. (Himmelstoss, 2009)
I.10.2. Utilisation de l’extension DSAS pour l’analyse de l’évolution du trait de
côte.
L’idée de base dans la détermination du déplacement de la ligne de côte de Sidi Ghiles
est de superposer les traits de côte numérisés, et de mesurer la distance entre eux à différents
points le long du littoral. Cela permet de calculer des taux de changement annuels (en mètre
par an).
ArcGis Desktop se compose de quatre applications intégrées : ArcMap, ArcCatalog,
ArcToolBox et ArcGlobe. ArcCatalog est l’application de gestion des sonnées, qui permet de
parcourir l’ensemble de données et des fichiers sur l’ordinateur, la base de données, ou autres
sources. En plus de montrer les données disponibles, ArcCatalog permet aussi aux utilisateurs
de prévisualiser les données sur une carte, offre aussi la possibilité de visualiser et gérer les
métadonnées de l’aménagement de l’ensemble de données. ArcMap est l’application utilisée
pour visualiser, éditer des données géospatiales, et créer des cartes. ArcToolbox contient des
outils de géotraitement, la conversion et d’analyse des données, ainsi que la plupart des
fonctionnalités dans ArcInfo. ArcGlobe permet d’afficher de grandes quantités de données
SIG à la surface d’un globe (visualisation 3D).
L’extension DSAS :
Le système d'analyse Shoreline Digital (DSAS) est une application logicielle disponible
gratuitement qui travaille dans le (ESRI) Système d'information géographique (ArcGIS).
DSAS calcule les statistiques de taux de changement pour une série chronologique des
données vectorielles du littoral.Les méthodes utilisées peuvent être décrites comme suit :
La méthode des points extrêmes (End Point Rate - EPR) : l’EPR est la distance sur le
transect entre deux traits de côte le plus récent et le plus ancien divisé par le nombre d’années
séparant ces traits de côte. (Himmelstoss, 2009; Jamont, 2014)
La méthode de la régression linéaire (LinearRegression - LRR) : une droite de régression
linéaire des moindres carrés est établie grâce à toutes les intersections des traits de côte
historique pour un transect. La pente de cette droite est le taux de régression linéaire en mètres
par an. (Himmelstoss, 2009; Jamont, 2014)
La méthode de la régression linéaire pondérée (WeightedLinearRegression - WLR) : une
régression linéaire aux moindres carrés est utilisée avec prise en compte de la pondération en
fonction de l’incertitude des données. La régression linéaire aux moindres carrés est utilisée
en pondérant chaque valeur. La pente de la droite de régression est le taux en mètres par an.
(Himmelstoss, 2009; Jamont, 2014)
La méthode de Shoreline Change Envelope (SCE) : l'enveloppe de la modification du
littoral signale une distance, pas un taux. Le SCE est la distance entre la plus éloignée du
littoral et de plus proche de la ligne de base à chaque transect. Cela représente la variation
totale de mouvement de rivage pour toutes les positions du rivage disponibles et n’est pas lié à
leurs dates. (Himmelstoss, 2009)
I.10.2. Utilisation de l’extension DSAS pour l’analyse de l’évolution du trait de
côte.
L’idée de base dans la détermination du déplacement de la ligne de côte de Sidi Ghiles
est de superposer les traits de côte numérisés, et de mesurer la distance entre eux à différents
points le long du littoral. Cela permet de calculer des taux de changement annuels (en mètre
par an).
