4.3. Compilation des GRID et cartographies :
 Aperçu du logiciel Surfer 11 :
Le logiciel "Surfer 11", permet de créer des grilles qui vont interpoler les données
irrégulières des points X, Y, Z, afin de les ordonner. C’est à partir de ces grilles que l’on
pourra créer plusieurs types de cartes : base map, contour map, 3D surface, vector et bien
d’autres…
À l’aide du logiciel "Surfer 11", nous avons créé les couches suivantes : La bathymétrie, la
houle significative et la direction de propagation des vagues.
Après la superposition de ces grilles nous passons au traitement, par le logiciel surfer afin
d’obtenir les cartes suivantes :
4.3.1. Houles de période de 6 secondes :
 Houles de direction Nord-Ouest (315°) :
 Houles de direction Nord-Est (45°) :

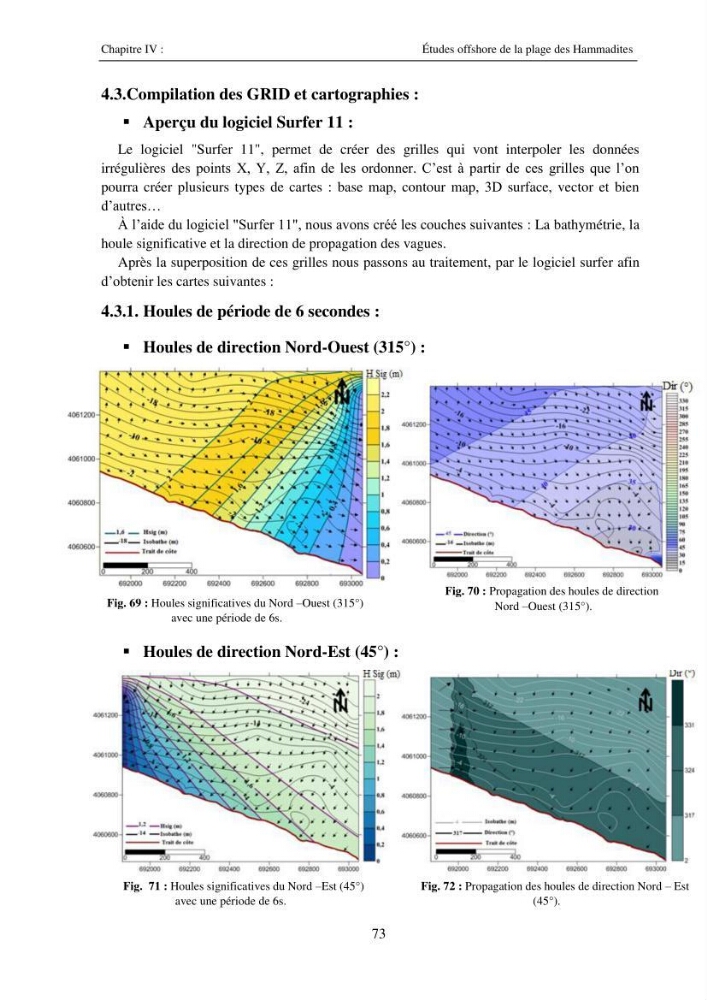

Fig. 69 : Houles significatives du Nord –Ouest (315°)
avec une période de 6s.
Fig. 71 : Houles significatives du Nord –Est (45°)
avec une période de 6s.
Fig. 72 : Propagation des houles de direction Nord – Est
(45°).
Fig. 70 : Propagation des houles de direction
Nord –Ouest (315°).
