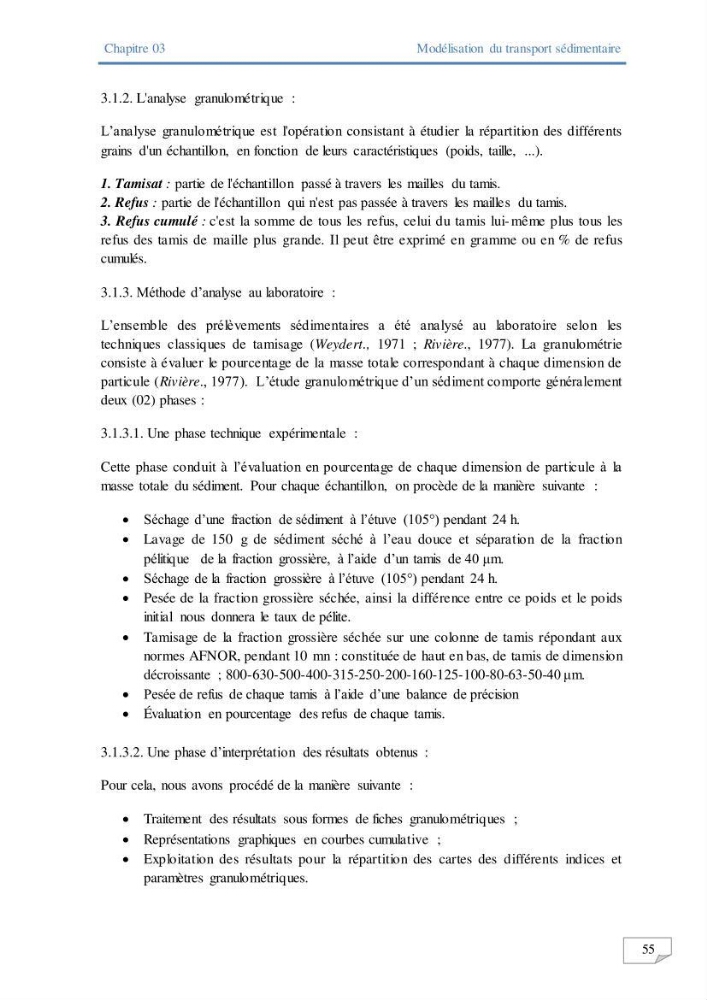

Chapitre 03
Modélisation du transport sédimentaire
55
3.1.2. L'analyse granulométrique :
L’analyse granulométrique est l'opération consistant à étudier la répartition des différents
grains d'un échantillon, en fonction de leurs caractéristiques (poids, taille, ...).
1. Tamisat : partie de l'échantillon passé à travers les mailles du tamis.
2. Refus : partie de l'échantillon qui n'est pas passée à travers les mailles du tamis.
3. Refus cumulé : c'est la somme de tous les refus, celui du tamis lui- même plus tous les
refus des tamis de maille plus grande. Il peut être exprimé en gramme ou en % de refus
cumulés.
3.1.3. Méthode d’analyse au laboratoire :
L’ensemble des prélèvements sédimentaires a été analysé au laboratoire selon les
techniques classiques de tamisage (Weydert., 1971 ; Rivière., 1977). La granulométrie
consiste à évaluer le pourcentage de la masse totale correspondant à chaque dimension de
particule (Rivière., 1977). L’étude granulométrique d’un sédiment comporte généralement
deux (02) phases :
3.1.3.1. Une phase technique expérimentale :
Cette phase conduit à l’évaluation en pourcentage de chaque dimension de particule à la
masse totale du sédiment. Pour chaque échantillon, on procède de la manière suivante :
Séchage d’une fraction de sédiment à l’étuve (105°) pendant 24 h.
Lavage de 150 g de sédiment séché à l’eau douce et séparation de la fraction
pélitique de la fraction grossière, à l’aide d’un tamis de 40 μm.
Séchage de la fraction grossière à l’étuve (105°) pendant 24 h.
Pesée de la fraction grossière séchée, ainsi la différence entre ce poids et le poids
initial nous donnera le taux de pélite.
Tamisage de la fraction grossière séchée sur une colonne de tamis répondant aux
normes AFNOR, pendant 10 mn : constituée de haut en bas, de tamis de dimension
décroissante ; 800-630-500-400-315-250-200-160-125-100-80-63-50-40 μm.
Pesée de refus de chaque tamis à l’aide d’une balance de précision
Évaluation en pourcentage des refus de chaque tamis.
3.1.3.2. Une phase d’interprétation des résultats obtenus :
Pour cela, nous avons procédé de la manière suivante :
Traitement des résultats sous formes de fiches granulométriques ;
Représentations graphiques en courbes cumulative ;
Exploitation des résultats pour la répartition des cartes des différents indices et
paramètres granulométriques.
