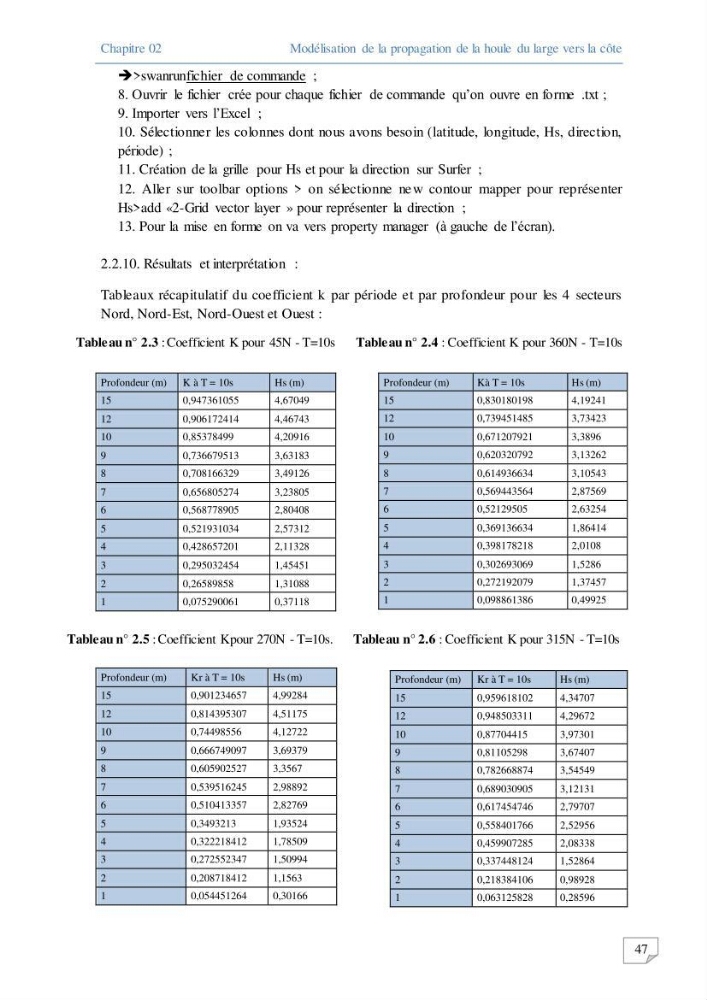

Chapitre 02
Modélisation de la propagation de la houle du large vers la côte
47
>swanrunfichier de commande ;
8. Ouvrir le fichier crée pour chaque fichier de commande qu’on ouvre en forme .txt ;
9. Importer vers l’Excel ;
10. Sélectionner les colonnes dont nous avons besoin (latitude, longitude, Hs, direction,
période) ;
11. Création de la grille pour Hs et pour la direction sur Surfer ;
12. Aller sur toolbar options > on sélectionne ne w contour mapper pour représenter
Hs>add «2-Grid vector layer » pour représenter la direction ;
13. Pour la mise en forme on va vers property manager (à gauche de l’écran).
2.2.10. Résultats et interprétation :
Tableaux récapitulatif du coefficient k par période et par profondeur pour les 4 secteurs
Nord, Nord-Est, Nord-Ouest et Ouest :
Tableau n° 2.3 : Coefficient K pour 45N - T=10s
Tableau n° 2.4 : Coefficient K pour 360N - T=10s
Tableau n° 2.5 : Coefficient Kpour 270N - T=10s. Tableau n° 2.6 : Coefficient K pour 315N - T=10s
Profondeur (m)
K à T = 10s
Hs (m)
15
0,947361055
4,67049
12
0,906172414
4,46743
10
0,85378499
4,20916
9
0,736679513
3,63183
8
0,708166329
3,49126
7
0,656805274
3,23805
6
0,568778905
2,80408
5
0,521931034
2,57312
4
0,428657201
2,11328
3
0,295032454
1,45451
2
0,26589858
1,31088
1
0,075290061
0,37118
Profondeur (m)
Kà T = 10s
Hs (m)
15
0,830180198
4,19241
12
0,739451485
3,73423
10
0,671207921
3,3896
9
0,620320792
3,13262
8
0,614936634
3,10543
7
0,569443564
2,87569
6
0,52129505
2,63254
5
0,369136634
1,86414
4
0,398178218
2,0108
3
0,302693069
1,5286
2
0,272192079
1,37457
1
0,098861386
0,49925
Profondeur (m)
Kr à T = 10s
Hs (m)
15
0,959618102
4,34707
12
0,948503311
4,29672
10
0,87704415
3,97301
9
0,81105298
3,67407
8
0,782668874
3,54549
7
0,689030905
3,12131
6
0,617454746
2,79707
5
0,558401766
2,52956
4
0,459907285
2,08338
3
0,337448124
1,52864
2
0,218384106
0,98928
1
0,063125828
0,28596
Profondeur (m)
Kr à T = 10s
Hs (m)
15
0,901234657
4,99284
12
0,814395307
4,51175
10
0,74498556
4,12722
9
0,666749097
3,69379
8
0,605902527
3,3567
7
0,539516245
2,98892
6
0,510413357
2,82769
5
0,3493213
1,93524
4
0,322218412
1,78509
3
0,272552347
1,50994
2
0,208718412
1,1563
1
0,054451264
0,30166
