Chapitre 2 : Etude sedimentologique
30
 Les échantillons sont remis dans les boites de pétries pour subir un reséchage à
l’étuve pendant 24h à 105°C.
 On pèse une quantité de 180g de sédiment de chaque échantillon sec , qui sera
tamisée dans une colonne échelonnée suivant les normes AFNOR, correspondant au
rapport de √10
10
(1.2589) entre le vide de maille d’un tamis et celui du tamis de
maille immédiatement inferieure
Le diamètre des mailles en microns (µm) des tamis est placé suivant un ordre décroissant :
4000-3150-2500-2000-1600-1250-1000-800-630-500-400-315-250-200-160-125-100-8063-50-40,où chaque tamisage dure environ 10 minutes avec une fréquence de [60-70]Hz .
Enfin le refus de chaque tamis est pesé par une balance électronique afin d’établir les courbes
granulométrique.
Il est important de signaler que lors de cette expérience du tamisage à sec, des grains fins
qui ont été certainement retenus par le tamis de diamètre 40µm lors du tamisage mouillé sont
susceptibles de franchir à sec un tamis de la même taille. Ce phénomène est sans doute la
conséquence d’action capillaire.
II. RESULTAT DE L’ANALYSE
Les résultats des analyses granulométriques des données bruts qui ont été recueillis au sein
du LEM se présentent sous forme d’un tableau (annexe). Nous les avons traité et analyser
par des calculs et la cartographie de plusieurs paramètres.
II.1. Analyse des courbes cumulatives
Représentations des courbe
0,00
20,00
40,00
60,00
80,00
100,00
1
10
100
1000
10000
Le
poucentage
du
refus
cumulé
(%)
Diamètre du tamis en ( µm )
Ech N=°1
Ech N=°2
Ech N=°3
Ech N=°4
Ech N=°5
Ech N=°6
Ech N=°7
Ech N=°8
Ech N=°9
Ech N=°10
Ech N=°11
Ech N=°12
Ech N=°13
Ech N=°14

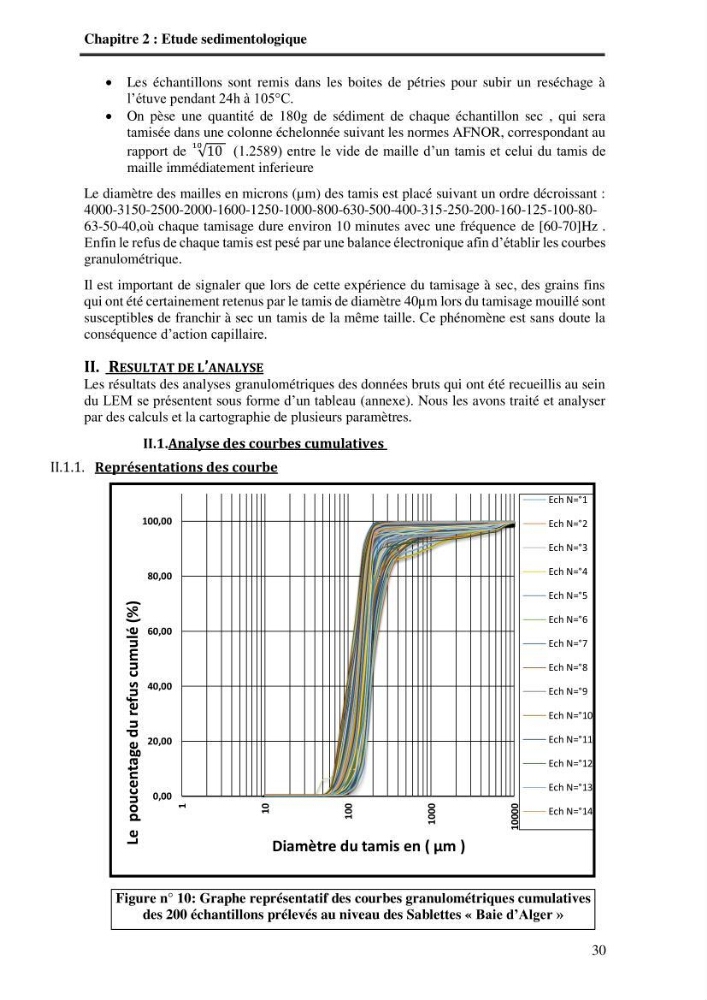

Figure n° 10: Graphe représentatif des courbes granulométriques cumulatives
des 200 échantillons prélevés au niveau des Sablettes « Baie d’Alger »
