22
depuis plus d'une décennie comme pour le système LIMPET à Islay en Royaume Uni (Figure I-9). Le
système de fonctionnement des OWC a été détaillé dans par Falcão and Henriques, (2016).

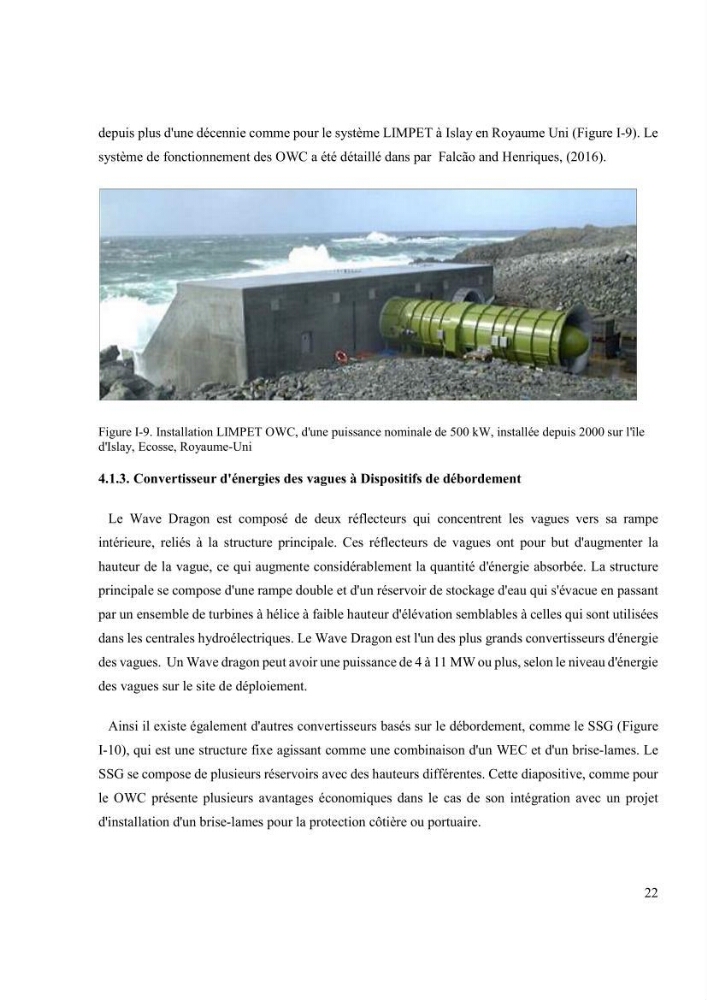

Figure I-9. Installation LIMPET OWC, d'une puissance nominale de 500 kW, installée depuis 2000 sur l'île
d'Islay, Ecosse, Royaume-Uni
4.1.3. Convertisseur d'énergies des vagues à Dispositifs de débordement
Le Wave Dragon est composé de deux réflecteurs qui concentrent les vagues vers sa rampe
intérieure, reliés à la structure principale. Ces réflecteurs de vagues ont pour but d'augmenter la
hauteur de la vague, ce qui augmente considérablement la quantité d'énergie absorbée. La structure
principale se compose d'une rampe double et d'un réservoir de stockage d'eau qui s'évacue en passant
par un ensemble de turbines à hélice à faible hauteur d'élévation semblables à celles qui sont utilisées
dans les centrales hydroélectriques. Le Wave Dragon est l'un des plus grands convertisseurs d'énergie
des vagues. Un Wave dragon peut avoir une puissance de 4 à 11 MW ou plus, selon le niveau d'énergie
des vagues sur le site de déploiement.
Ainsi il existe également d'autres convertisseurs basés sur le débordement, comme le SSG (Figure
I-10), qui est une structure fixe agissant comme une combinaison d'un WEC et d'un brise-lames. Le
SSG se compose de plusieurs réservoirs avec des hauteurs différentes. Cette diapositive, comme pour
le OWC présente plusieurs avantages économiques dans le cas de son intégration avec un projet
d'installation d'un brise-lames pour la protection côtière ou portuaire.
