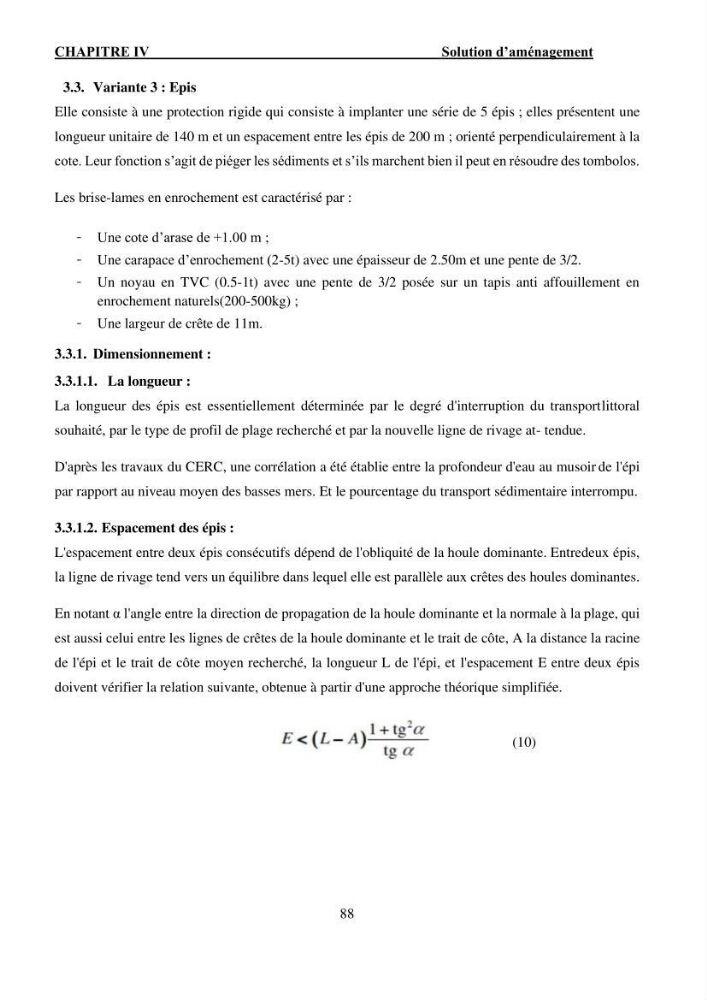

CHAPITRE Ⅳ
Solution d’aménagement
88
3.3. Variante 3 : Epis
Elle consiste à une protection rigide qui consiste à implanter une série de 5 épis ; elles présentent une
longueur unitaire de 140 m et un espacement entre les épis de 200 m ; orienté perpendiculairement à la
cote. Leur fonction s’agit de piéger les sédiments et s’ils marchent bien il peut en résoudre des tombolos.
Les brise-lames en enrochement est caractérisé par :
- Une cote d’arase de +1.00 m ;
- Une carapace d’enrochement (2-5t) avec une épaisseur de 2.50m et une pente de 3/2.
- Un noyau en TVC (0.5-1t) avec une pente de 3/2 posée sur un tapis anti affouillement en
enrochement naturels(200-500kg) ;
- Une largeur de crête de 11m.
3.3.1. Dimensionnement :
3.3.1.1. La longueur :
La longueur des épis est essentiellement déterminée par le degré d'interruption du transport littoral
souhaité, par le type de profil de plage recherché et par la nouvelle ligne de rivage at- tendue.
D'après les travaux du CERC, une corrélation a été établie entre la profondeur d'eau au musoir de l'épi
par rapport au niveau moyen des basses mers. Et le pourcentage du transport sédimentaire interrompu.
3.3.1.2. Espacement des épis :
L'espacement entre deux épis consécutifs dépend de l'obliquité de la houle dominante. Entre deux épis,
la ligne de rivage tend vers un équilibre dans lequel elle est parallèle aux crêtes des houles dominantes.
En notant α l'angle entre la direction de propagation de la houle dominante et la normale à la plage, qui
est aussi celui entre les lignes de crêtes de la houle dominante et le trait de côte, A la distance la racine
de l'épi et le trait de côte moyen recherché, la longueur L de l'épi, et l'espacement E entre deux épis
doivent vérifier la relation suivante, obtenue à partir d'une approche théorique simplifiée.
(10)
