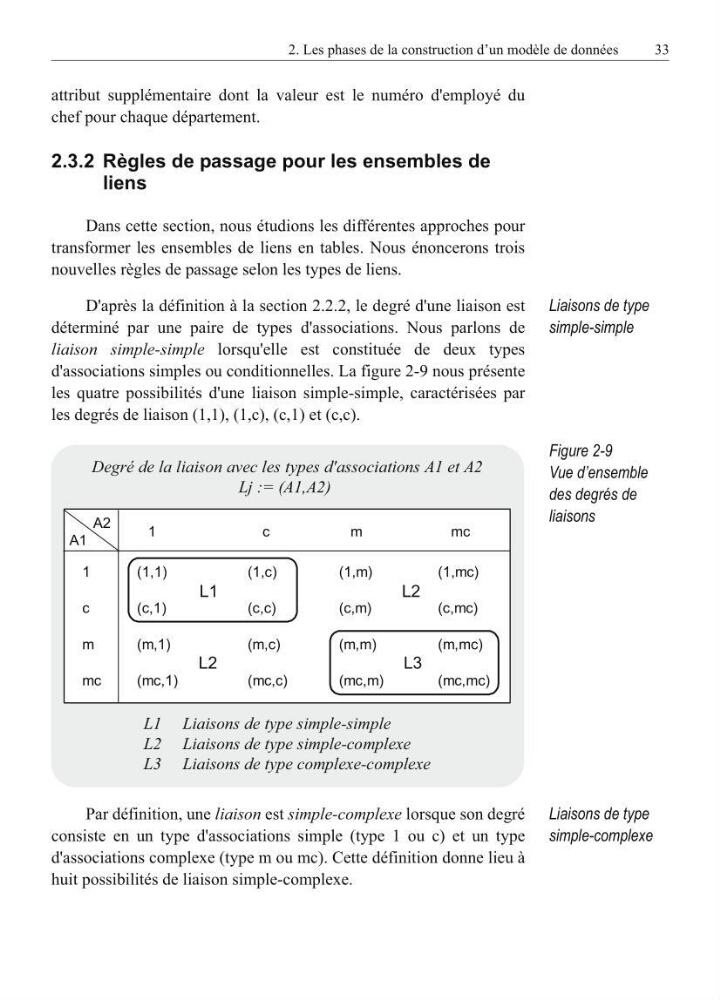

2. Les phases de la construction d’un modèle de données
33
attribut supplémentaire dont la valeur est le numéro d'employé du
chef pour chaque département.
2.3.2 Règles de passage pour les ensembles de
liens
Dans cette section, nous étudions les différentes approches pour
transformer les ensembles de liens en tables. Nous énoncerons trois
nouvelles règles de passage selon les types de liens.
Liaisons de type
simple-simple
D'après la définition à la section 2.2.2, le degré d'une liaison est
déterminé par une paire de types d'associations. Nous parlons de
liaison simple-simple lorsqu'elle est constituée de deux types
d'associations simples ou conditionnelles. La figure 2-9 nous présente
les quatre possibilités d'une liaison simple-simple, caractérisées par
les degrés de liaison (1,1), (1,c), (c,1) et (c,c).
Figure 2-9
Vue d’ensemble
des degrés de
liaisons
Liaisons de type
simple-complexe
Par définition, une liaison est simple-complexe lorsque son degré
consiste en un type d'associations simple (type 1 ou c) et un type
d'associations complexe (type m ou mc). Cette définition donne lieu à
huit possibilités de liaison simple-complexe.
Degré de la liaison avec les types d'associations A1 et A2
Lj := (A1,A2)
A2
A1
1
c
m
mc
(1,1)
(c,1)
(m,1)
(mc,1)
(1,c)
(c,c)
(m,c)
(mc,c)
(1,m)
(c,m)
(m,m)
(mc,m)
(1,mc)
(c,mc)
(m,mc)
(mc,mc)
L1
L2
L2
L3
1
c
m
m c
L1
L2
L3
Liaisons de type simple-simple
Liaisons de type simple-complexe
Liaisons de type complexe-complexe
