Analyse de données des objets 3D à faces planes :
„ un objet 3D est formé de plusieurs faces. Chaque face
appartient à un seul objet.
„ une face est définie par plusieurs arêtes orientées.
Chaque arête a exactement deux faces adjacentes (par
exemple, l'arête A1 possède deux faces adjacentes, F1
à gauche et F2 à droite).
„ une arête possède exactement deux sommets ou points
extrêmes : un point de départ et un point de
terminaison (par exemple, pour l'arête A1, le point de
départ est P1, et le point de terminaison P2). Plusieurs
arêtes peuvent partir d'un sommet ou y aboutir.
Section 2.1

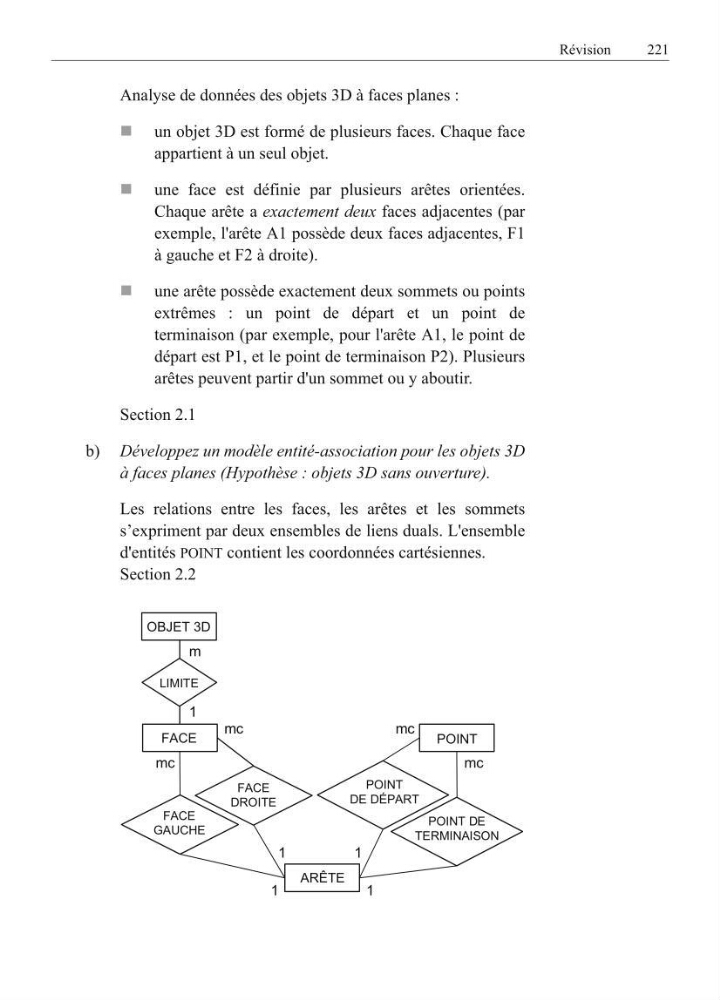

b) Développez un modèle entité-association pour les objets 3D
à faces planes (Hypothèse : objets 3D sans ouverture).
Les relations entre les faces, les arêtes et les sommets
s’expriment par deux ensembles de liens duals. L'ensemble
d'entités POINT contient les coordonnées cartésiennes.
Section 2.2
ARÊTE
FACE
DROITE
FACE
GAUCHE
POINT
DE DÉPART
POINT DE
TERMINAISON
POINT
OBJET 3D
FACE
LIMITE
m
1
mc
mc
1
1
mc
mc
1
1
