200
Introduction pratique aux bases de données relationnelles
du savoir-faire du personnel. Les dimensions et les indicateurs
constituent les éléments de base d'un système destiné au soutien à la
prise de décision, à la production des rapports de gestion internes et
externes, et à la mesure des performances assistée par ordinateur.
Un schéma en étoile (star schema, en anglais) se caractérise par
la classification des données en deux groupes : les données de
l'indicateur et les données des dimensions. Ces groupes sont
représentés sous forme tabulaire dans la figure 6-8. La table de
l'indicateur est placée au centre, entourée de tables dimensionnelles,
une par dimension. Ainsi, les tables dimensionnelles sont connectées
à la table de l'indicateur en forme d'étoile.

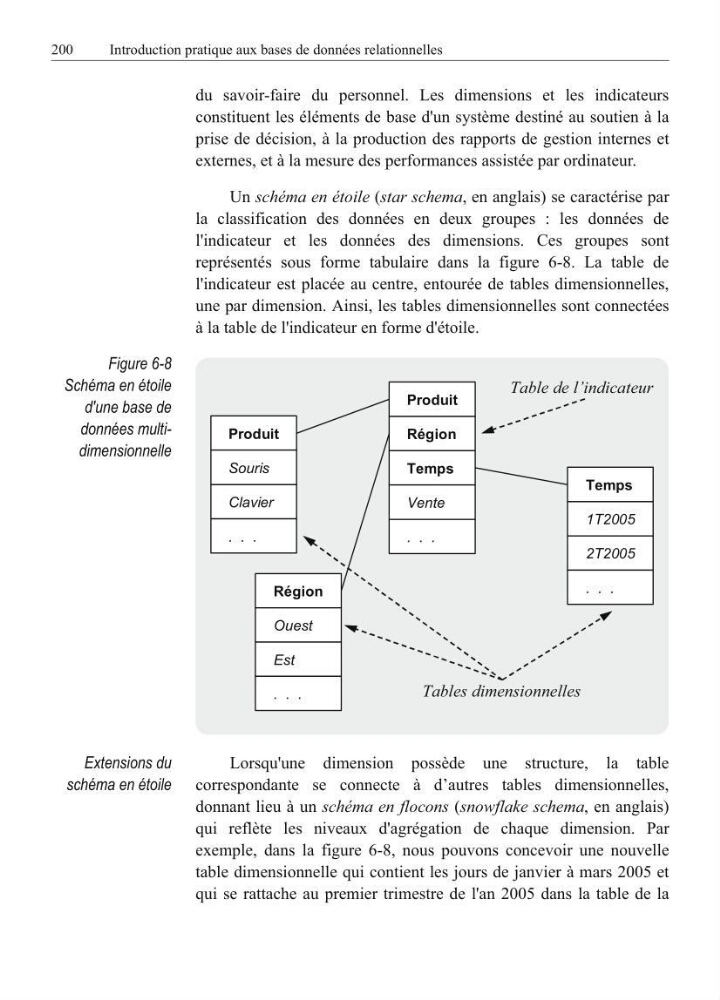

Figure 6-8
Schéma en étoile
d'une base de
données multidimensionnelle
Extensions du
schéma en étoile
Lorsqu'une dimension possède une structure, la table
correspondante se connecte à d’autres tables dimensionnelles,
donnant lieu à un schéma en flocons (snowflake schema, en anglais)
qui reflète les niveaux d'agrégation de chaque dimension. Par
exemple, dans la figure 6-8, nous pouvons concevoir une nouvelle
table dimensionnelle qui contient les jours de janvier à mars 2005 et
qui se rattache au premier trimestre de l'an 2005 dans la table de la
Produit
Région
Temps
Vente
. . .
Produit
Souris
Clavier
. . .
Temps
1T2005
2T2005
. . .
Région
Ouest
Est
. . .
Tables dimensionnelles
Table de l’indicateur
