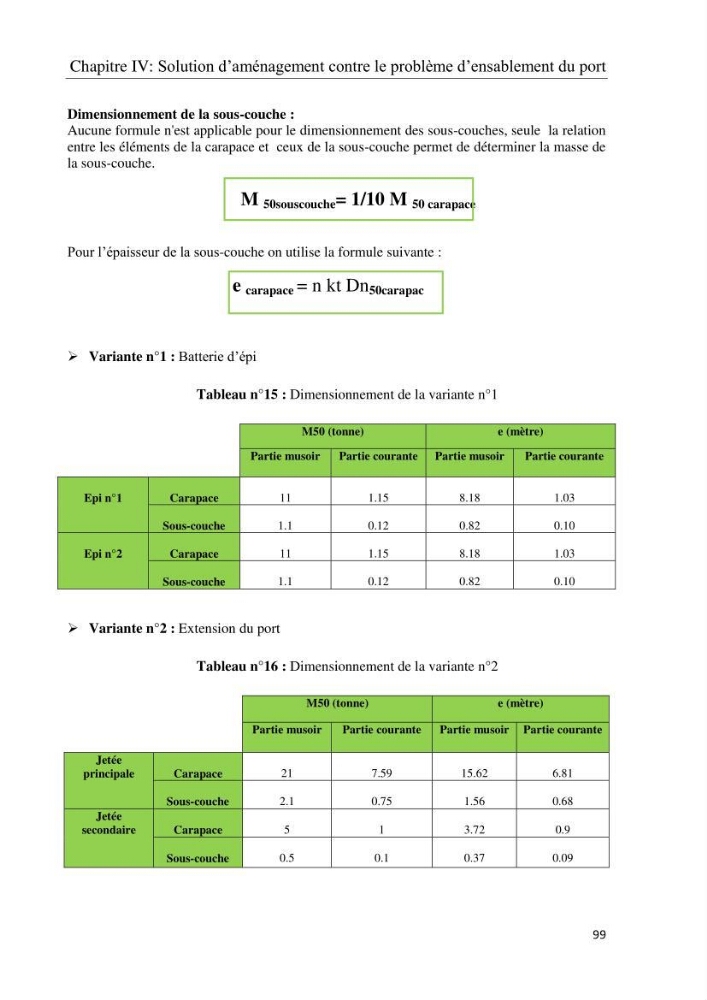

Chapitre IV: Solution d’aménagement contre le problème d’ensablement du port
99
Dimensionnement de la sous-couche :
Aucune formule n'est applicable pour le dimensionnement des sous-couches, seule la relation
entre les éléments de la carapace et ceux de la sous-couche permet de déterminer la masse de
la sous-couche.
M 50souscouche = 1/10 M 50 carapace
Pour l’épaisseur de la sous-couche on utilise la formule suivante :
e carapace = n kt Dn 50carapac
 Variante n°1 : Batterie d’épi
Tableau n°15 : Dimensionnement de la variante n°1
M50 (tonne)
e (mètre)
Partie musoir
Partie courante Partie musoir
Partie courante
Epi n°1
Carapace
11
1.15
8.18
1.03
Sous-couche
1.1
0.12
0.82
0.10
Epi n°2
Carapace
11
1.15
8.18
1.03
Sous-couche
1.1
0.12
0.82
0.10
 Variante n°2 : Extension du port
Tableau n°16 : Dimensionnement de la variante n°2
M50 (tonne)
e (mètre)
Partie musoir
Partie courante
Partie musoir Partie courante
Jetée
principale
Carapace
21
7.59
15.62
6.81
Sous-couche
2.1
0.75
1.56
0.68
Jetée
secondaire
Carapace
5
1
3.72
0.9
Sous-couche
0.5
0.1
0.37
0.09
