Matériaux Acryliques Bonne stabilité thermique et
chimique
Stockage à sec possible
Faible résistance mécanique
Pores des diamètres assez élevés
Matériaux Fluorés
Bonne stabilité thermique et
chimique
Faible perméabilité
Microfiltration uniquement
Membranes
composites
Bonnes caractéristiques :
perméabilité et sélectivité
Stabilité de pH 2 à 11
Bonne tenue en température
Mauvaise tenue en chlore
II.2.2.4 Modules d'osmose inverse :
Pour être mises en œuvre, les membranes doivent être montées dans des supports appelés modules.
Actuellement, quatre types de modules sont commercialisés: modules tubulaires, modules fibres
creuses, modules plans et modules spirales. Plusieurs critères sont à prendre en compte pour le
choix d'un type de module tels que:
• les conditions de transfert optimal
• la surface spécifique d’échange élevée
• l'investissement minimal et le coût de fabrication
• la simplicité de mise en œuvre et la durée de vie des membranes
• l'entretien aisé (nettoyage, démontage, remplacement des membranes)
II.2.2.4.1 Modules plans :
Les modules plans sont les modules les plus simples et les plus anciens. Ils présentent sous la forme
de plaques unitaires disposées parallèlement les unes aux autres et séparées par des grilles.
Tableau 8: Avantages et inconvénients des modules plans (Maurel, A. 2006)
Avantages
Inconvénient
Système souple et modulable
Système peu compact (100 à 400 m
2/ m
3 )
Changement facile des membranes
Investissement relativement élevé
Visualisation du perméat
II.2.2.4.2 Modules spirales :
Les membranes planes sont enroulées en spirale autour d’un tube creux et perforé destiné à collecter
le perméat. Entre les membranes est placé un grillage plastique de 0,8 à 1,2 mm d'épaisseur, qui a
pour but de créer une turbulence dans la circulation du fluide. On obtient ainsi un cylindre
multicouche où le perméat s'écoule selon un chemin spiralé vers le tube poreux tandis que
l'alimentation circule axialement dans les canaux.

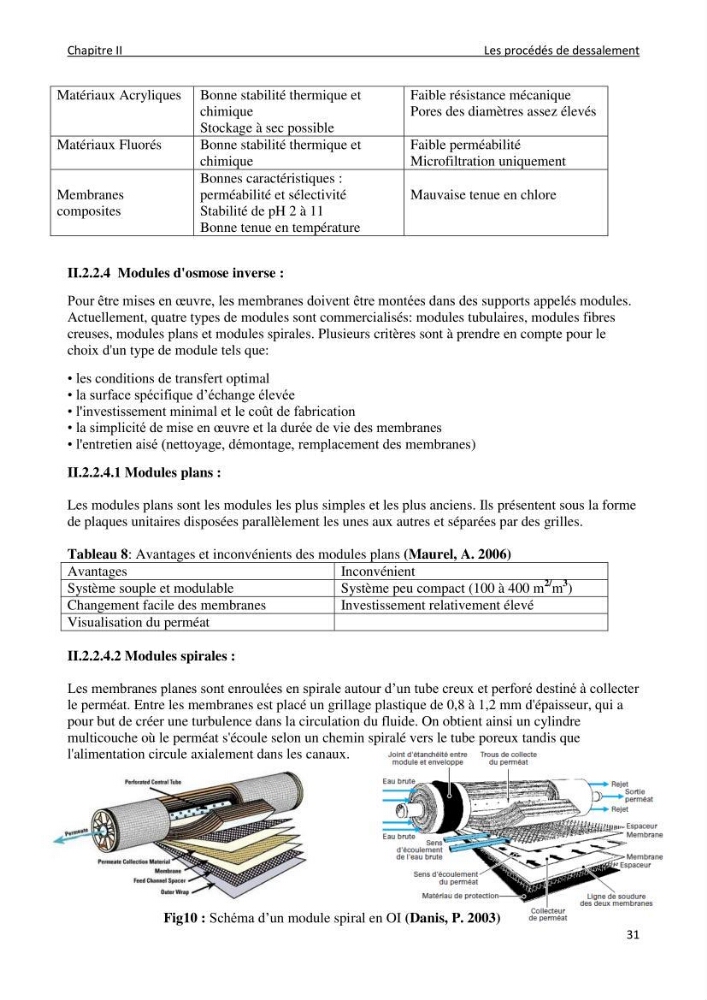

Fig10 : Schéma d’un module spiral en OI (Danis, P. 2003)
