Annexes
66
Annexes

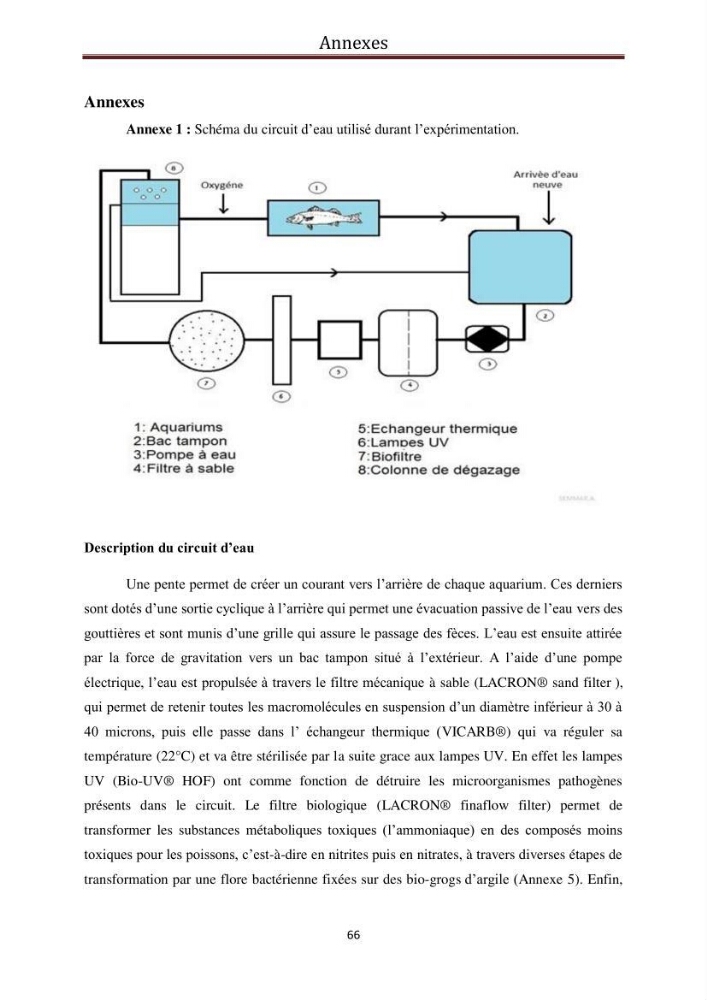

Annexe 1 : Schéma du circuit d’eau utilisé durant l’expérimentation.
Description du circuit d’eau
Une pente permet de créer un courant vers l’arrière de chaque aquarium. Ces derniers
sont dotés d’une sortie cyclique à l’arrière qui permet une évacuation passive de l’eau vers des
gouttières et sont munis d’une grille qui assure le passage des fèces. L’eau est ensuite attirée
par la force de gravitation vers un bac tampon situé à l’extérieur. A l’aide d’une pompe
électrique, l’eau est propulsée à travers le filtre mécanique à sable (LACRON® sand filter ),
qui permet de retenir toutes les macromolécules en suspension d’un diamètre inférieur à 30 à
40 microns, puis elle passe dans l’ échangeur thermique (VICARB®) qui va réguler sa
température (22°C) et va être stérilisée par la suite grace aux lampes UV. En effet les lampes
UV (Bio-UV® HOF) ont comme fonction de détruire les microorganismes pathogènes
présents dans le circuit. Le filtre biologique (LACRON® finaflow filter) permet de
transformer les substances métaboliques toxiques (l’ammoniaque) en des composés moins
toxiques pour les poissons, c’est-à-dire en nitrites puis en nitrates, à travers diverses étapes de
transformation par une flore bactérienne fixées sur des bio-grogs d’argile (Annexe 5). Enfin,
