Chapitre I
Synthèse bibliographique
22
 Dragues pneumatique (injection d’eau).

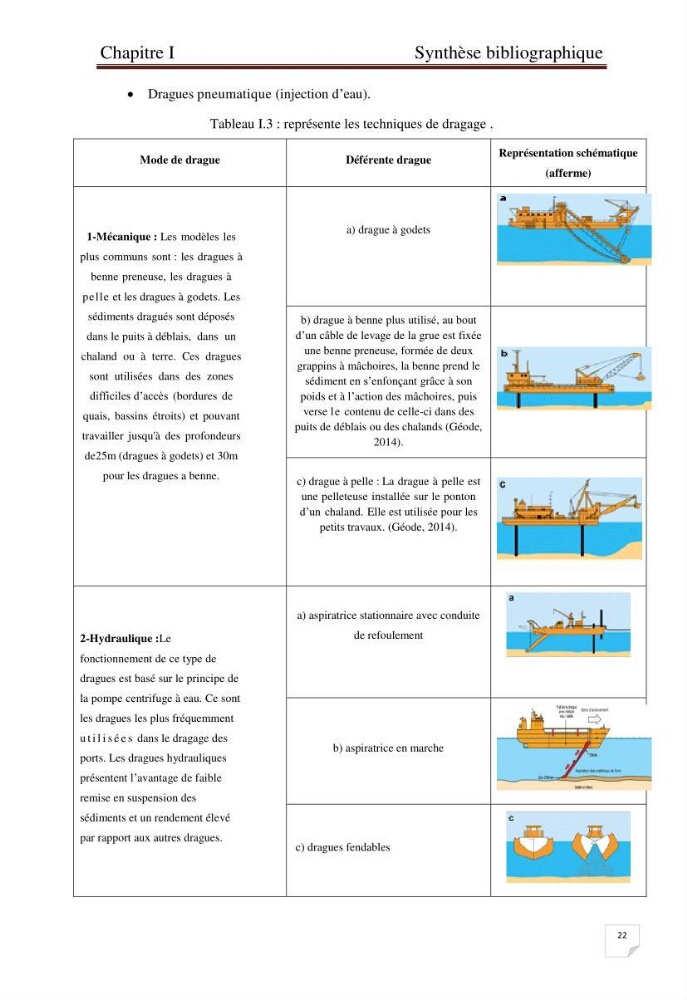

Tableau I.3 : représente les techniques de dragage .
Mode de drague
Déférente drague
Représentation schématique
(afferme)
1-Mécanique : Les modèles les
plus communs sont : les dragues à
benne preneuse, les dragues à
pelle et les dragues à godets. Les
sédiments dragués sont déposés
dans le puits à déblais, dans un
chaland ou à terre. Ces dragues
sont utilisées dans des zones
difficiles d’accès (bordures de
quais, bassins étroits) et pouvant
travailler jusqu'à des profondeurs
de25m (dragues à godets) et 30m
pour les dragues a benne.
a) drague à godets
b) drague à benne plus utilisé, au bout
d’un câble de levage de la grue est fixée
une benne preneuse, formée de deux
grappins à mâchoires, la benne prend le
sédiment en s’enfonçant grâce à son
poids et à l’action des mâchoires, puis
verse le contenu de celle-ci dans des
puits de déblais ou des chalands (Géode,
2014).
c) drague à pelle : La drague à pelle est
une pelleteuse installée sur le ponton
d’un chaland. Elle est utilisée pour les
petits travaux. (Géode, 2014).
2-Hydraulique :Le
fonctionnement de ce type de
dragues est basé sur le principe de
la pompe centrifuge à eau. Ce sont
les dragues les plus fréquemment
u t i l i s é e s dans le dragage des
ports. Les dragues hydrauliques
présentent l’avantage de faible
remise en suspension des
sédiments et un rendement élevé
par rapport aux autres dragues.
a) aspiratrice stationnaire avec conduite
de refoulement
b) aspiratrice en marche
c) dragues fendables
