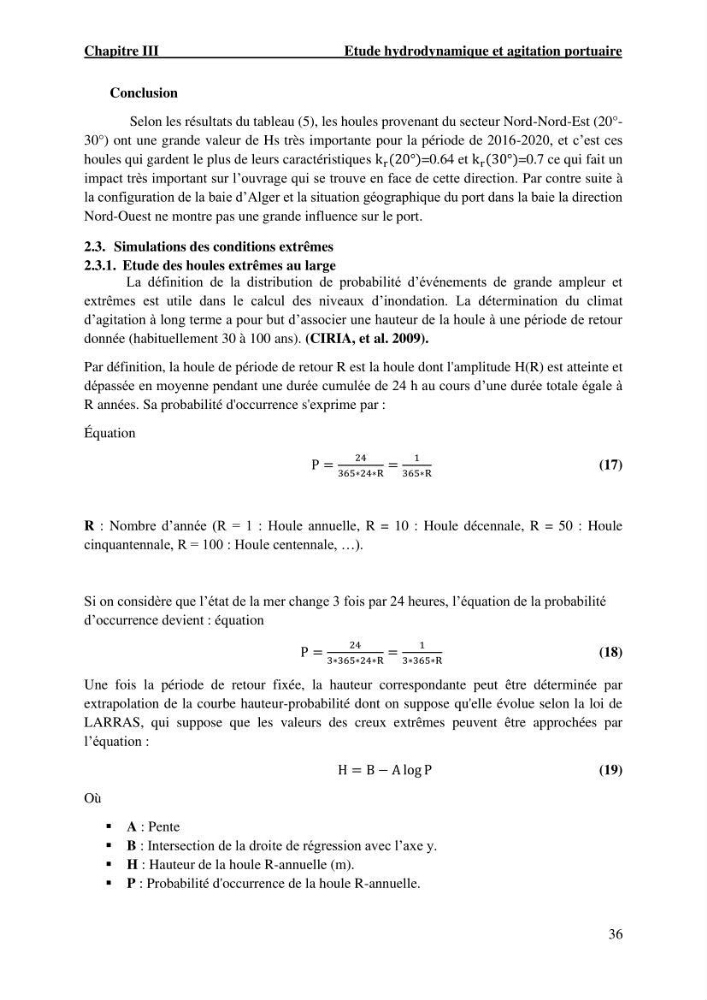

Chapitre III
Etude hydrodynamique et agitation portuaire
36
Conclusion
Selon les résultats du tableau (5), les houles provenant du secteur Nord-Nord-Est (20°30°) ont une grande valeur de Hs très importante pour la période de 2016-2020, et c’est ces
houles qui gardent le plus de leurs caractéristiques k r (20°)=0.64 et k r (30°)=0.7 ce qui fait un
impact très important sur l’ouvrage qui se trouve en face de cette direction. Par contre suite à
la configuration de la baie d’Alger et la situation géographique du port dans la baie la direction
Nord-Ouest ne montre pas une grande influence sur le port.
2.3. Simulations des conditions extrêmes
2.3.1. Etude des houles extrêmes au large
La définition de la distribution de probabilité d’événements de grande ampleur et
extrêmes est utile dans le calcul des niveaux d’inondation. La détermination du climat
d’agitation à long terme a pour but d’associer une hauteur de la houle à une période de retour
donnée (habituellement 30 à 100 ans). (CIRIA, et al. 2009).
Par définition, la houle de période de retour R est la houle dont l'amplitude H(R) est atteinte et
dépassée en moyenne pendant une durée cumulée de 24 h au cours d’une durée totale égale à
R années. Sa probabilité d'occurrence s'exprime par :
Équation
P =
24
365∗24∗R
=
1
365∗R
(17)
R : Nombre d’année (R = 1 : Houle annuelle, R = 10 : Houle décennale, R = 50 : Houle
cinquantennale, R = 100 : Houle centennale, …).
Si on considère que l’état de la mer change 3 fois par 24 heures, l’équation de la probabilité
d’occurrence devient : équation
P =
24
3∗365∗24∗R
=
1
3∗365∗R
(18)
Une fois la période de retour fixée, la hauteur correspondante peut être déterminée par
extrapolation de la courbe hauteur-probabilité dont on suppose qu'elle évolue selon la loi de
LARRAS, qui suppose que les valeurs des creux extrêmes peuvent être approchées par
l’équation :
H = B − A log P
(19)
Où
▪ A : Pente
▪ B : Intersection de la droite de régression avec l’axe y.
▪ H : Hauteur de la houle R-annuelle (m).
▪ P : Probabilité d'occurrence de la houle R-annuelle.
Etude hydrodynamique et agitation portuaire
36
Conclusion
Selon les résultats du tableau (5), les houles provenant du secteur Nord-Nord-Est (20°30°) ont une grande valeur de Hs très importante pour la période de 2016-2020, et c’est ces
houles qui gardent le plus de leurs caractéristiques k r (20°)=0.64 et k r (30°)=0.7 ce qui fait un
impact très important sur l’ouvrage qui se trouve en face de cette direction. Par contre suite à
la configuration de la baie d’Alger et la situation géographique du port dans la baie la direction
Nord-Ouest ne montre pas une grande influence sur le port.
2.3. Simulations des conditions extrêmes
2.3.1. Etude des houles extrêmes au large
La définition de la distribution de probabilité d’événements de grande ampleur et
extrêmes est utile dans le calcul des niveaux d’inondation. La détermination du climat
d’agitation à long terme a pour but d’associer une hauteur de la houle à une période de retour
donnée (habituellement 30 à 100 ans). (CIRIA, et al. 2009).
Par définition, la houle de période de retour R est la houle dont l'amplitude H(R) est atteinte et
dépassée en moyenne pendant une durée cumulée de 24 h au cours d’une durée totale égale à
R années. Sa probabilité d'occurrence s'exprime par :
Équation
P =
24
365∗24∗R
=
1
365∗R
(17)
R : Nombre d’année (R = 1 : Houle annuelle, R = 10 : Houle décennale, R = 50 : Houle
cinquantennale, R = 100 : Houle centennale, …).
Si on considère que l’état de la mer change 3 fois par 24 heures, l’équation de la probabilité
d’occurrence devient : équation
P =
24
3∗365∗24∗R
=
1
3∗365∗R
(18)
Une fois la période de retour fixée, la hauteur correspondante peut être déterminée par
extrapolation de la courbe hauteur-probabilité dont on suppose qu'elle évolue selon la loi de
LARRAS, qui suppose que les valeurs des creux extrêmes peuvent être approchées par
l’équation :
H = B − A log P
(19)
Où
▪ A : Pente
▪ B : Intersection de la droite de régression avec l’axe y.
▪ H : Hauteur de la houle R-annuelle (m).
▪ P : Probabilité d'occurrence de la houle R-annuelle.
