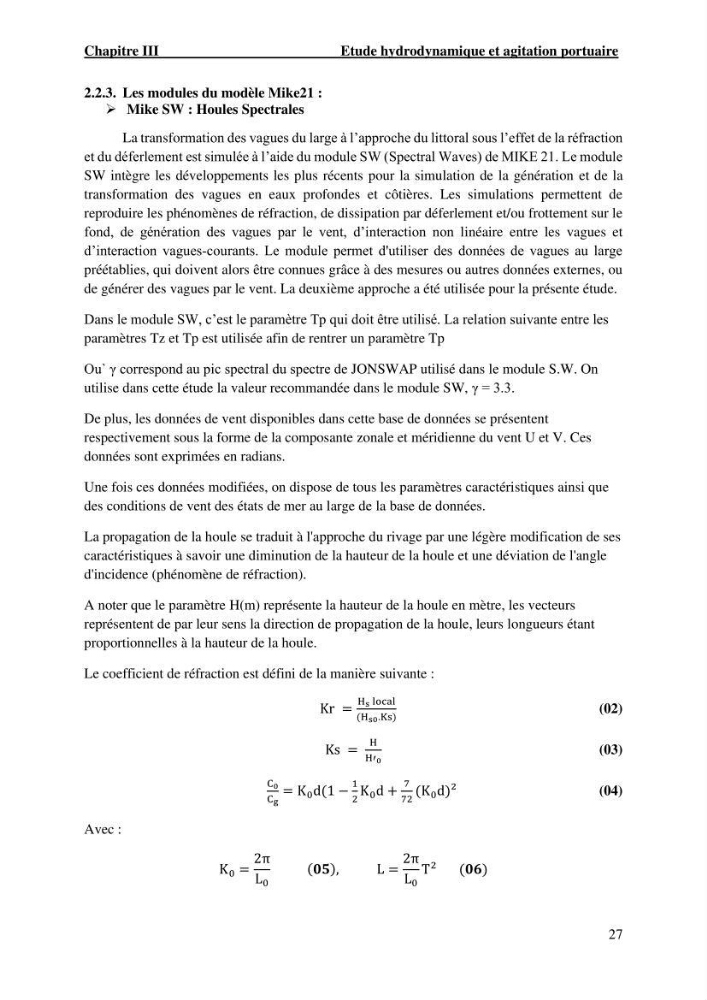

Chapitre III
Etude hydrodynamique et agitation portuaire
27
2.2.3. Les modules du modèle Mike21 :
➢ Mike SW : Houles Spectrales
La transformation des vagues du large à l’approche du littoral sous l’effet de la réfraction
et du déferlement est simulée à l’aide du module SW (Spectral Waves) de MIKE 21. Le module
SW intègre les développements les plus récents pour la simulation de la génération et de la
transformation des vagues en eaux profondes et côtières. Les simulations permettent de
reproduire les phénomènes de réfraction, de dissipation par déferlement et/ou frottement sur le
fond, de génération des vagues par le vent, d’interaction non linéaire entre les vagues et
d’interaction vagues‐courants. Le module permet d'utiliser des données de vagues au large
préétablies, qui doivent alors être connues grâce à des mesures ou autres données externes, ou
de générer des vagues par le vent. La deuxième approche a été utilisée pour la présente étude.
Dans le module SW, c’est le paramètre Tp qui doit être utilisé. La relation suivante entre les
paramètres Tz et Tp est utilisée afin de rentrer un paramètre Tp
Ou` γ correspond au pic spectral du spectre de JONSWAP utilisé dans le module S.W. On
utilise dans cette étude la valeur recommandée dans le module SW, γ = 3.3.
De plus, les données de vent disponibles dans cette base de données se présentent
respectivement sous la forme de la composante zonale et méridienne du vent U et V. Ces
données sont exprimées en radians.
Une fois ces données modifiées, on dispose de tous les paramètres caractéristiques ainsi que
des conditions de vent des états de mer au large de la base de données.
La propagation de la houle se traduit à l'approche du rivage par une légère modification de ses
caractéristiques à savoir une diminution de la hauteur de la houle et une déviation de l'angle
d'incidence (phénomène de réfraction).
A noter que le paramètre H(m) représente la hauteur de la houle en mètre, les vecteurs
représentent de par leur sens la direction de propagation de la houle, leurs longueurs étant
proportionnelles à la hauteur de la houle.
Le coefficient de réfraction est défini de la manière suivante :
Kr =
H s local
(H s0 .Ks)
(02)
Ks =
H
H′ 0
(03)
C 0
C g
= K 0 d(1 −
1
2
K 0 d +
7
72
(K 0 d)²
(04)
Avec :
K 0 =
2π
L 0
(í µí¿í µí¿),
L =
2π
L 0
T
2
(í µí¿í µí¿)
Etude hydrodynamique et agitation portuaire
27
2.2.3. Les modules du modèle Mike21 :
➢ Mike SW : Houles Spectrales
La transformation des vagues du large à l’approche du littoral sous l’effet de la réfraction
et du déferlement est simulée à l’aide du module SW (Spectral Waves) de MIKE 21. Le module
SW intègre les développements les plus récents pour la simulation de la génération et de la
transformation des vagues en eaux profondes et côtières. Les simulations permettent de
reproduire les phénomènes de réfraction, de dissipation par déferlement et/ou frottement sur le
fond, de génération des vagues par le vent, d’interaction non linéaire entre les vagues et
d’interaction vagues‐courants. Le module permet d'utiliser des données de vagues au large
préétablies, qui doivent alors être connues grâce à des mesures ou autres données externes, ou
de générer des vagues par le vent. La deuxième approche a été utilisée pour la présente étude.
Dans le module SW, c’est le paramètre Tp qui doit être utilisé. La relation suivante entre les
paramètres Tz et Tp est utilisée afin de rentrer un paramètre Tp
Ou` γ correspond au pic spectral du spectre de JONSWAP utilisé dans le module S.W. On
utilise dans cette étude la valeur recommandée dans le module SW, γ = 3.3.
De plus, les données de vent disponibles dans cette base de données se présentent
respectivement sous la forme de la composante zonale et méridienne du vent U et V. Ces
données sont exprimées en radians.
Une fois ces données modifiées, on dispose de tous les paramètres caractéristiques ainsi que
des conditions de vent des états de mer au large de la base de données.
La propagation de la houle se traduit à l'approche du rivage par une légère modification de ses
caractéristiques à savoir une diminution de la hauteur de la houle et une déviation de l'angle
d'incidence (phénomène de réfraction).
A noter que le paramètre H(m) représente la hauteur de la houle en mètre, les vecteurs
représentent de par leur sens la direction de propagation de la houle, leurs longueurs étant
proportionnelles à la hauteur de la houle.
Le coefficient de réfraction est défini de la manière suivante :
Kr =
H s local
(H s0 .Ks)
(02)
Ks =
H
H′ 0
(03)
C 0
C g
= K 0 d(1 −
1
2
K 0 d +
7
72
(K 0 d)²
(04)
Avec :
K 0 =
2π
L 0
(í µí¿í µí¿),
L =
2π
L 0
T
2
(í µí¿í µí¿)
