Chapitre III
Etude hydrodynamique et agitation portuaire
25
2.2.2. Bathymétrie
La bathymétrie utilisée pour cette étude est celle issue de la digitalisation de la carte publiée par
NAVIONICS SonarChart™, édition 2021 intitulée à l’échelle de 1/ 250000 », avec une résolution qui varie
entre 100 et 0,5m de large vers la cote.
La bathymétrie du modèle importé générée avec ArcGIS vers MIKE21 (*.xyz).
• La bathymétrie de la baie d’Alger
L’analyse de la carte bathymétrique obtenue pour la baie d’Alger nous montre deux parties distinctes :
Une partie côtière : Avec des isobathes un peut étalée au milieu de la baie parallèles au rivage qui varie de 0
m -15 m et bien serrée aux extrémités ce qui traduit une pente abrupte,
Une partie au large : Au niveau les extrémités de la baie on remarque que les isobathes sont très rapprochées
les unes des autres ce qui traduit une pente forte, d'autre part la partie centrale de la baie est caractérisé par
des isobathes espaces les unes des autres ce qui renseigne une pente douce cette situation est principalement
expliques par la morphologie de la limite du plateau continental.

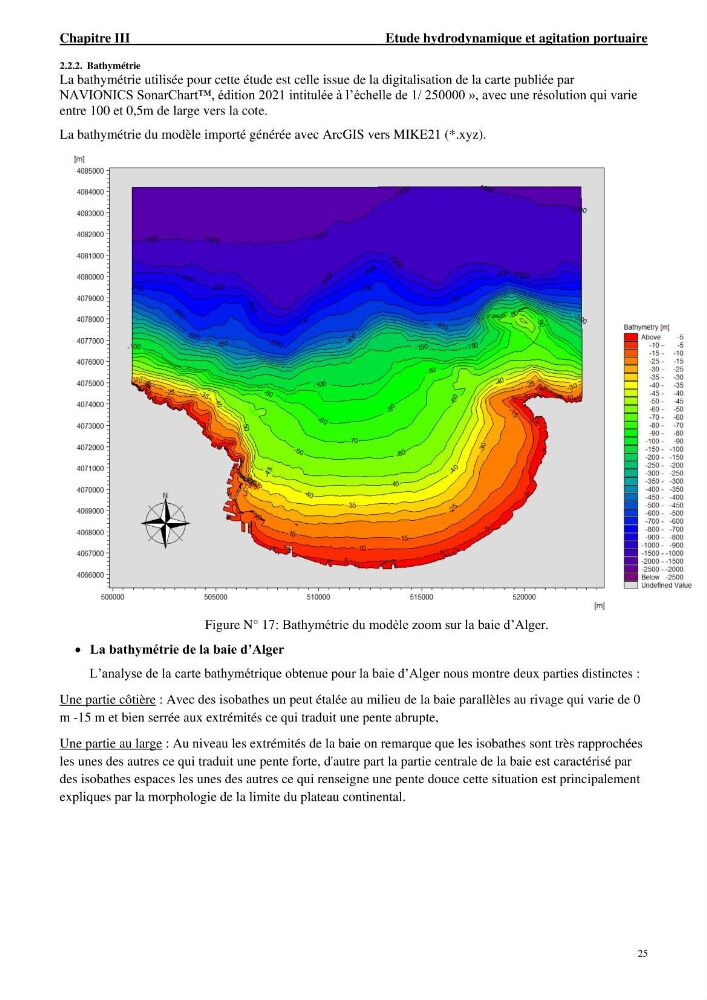

Figure N° 17: Bathymétrie du modèle zoom sur la baie d’Alger.
