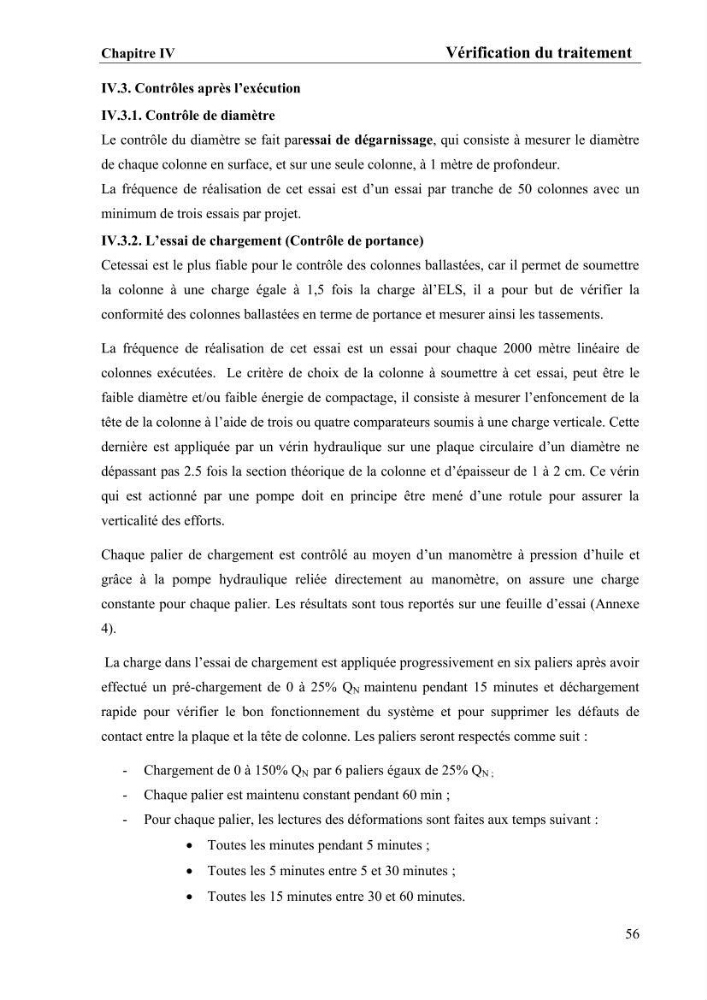

Chapitre IV
Vérification du traitement
56
IV.3. Contrôles après l’exécution
IV.3.1. Contrôle de diamètre
Le contrôle du diamètre se fait paressai de dégarnissage, qui consiste à mesurer le diamètre
de chaque colonne en surface, et sur une seule colonne, à 1 mètre de profondeur.
La fréquence de réalisation de cet essai est d’un essai par tranche de 50 colonnes avec un
minimum de trois essais par projet.
IV.3.2. L’essai de chargement (Contrôle de portance)
Cetessai est le plus fiable pour le contrôle des colonnes ballastées, car il permet de soumettre
la colonne à une charge égale à 1,5 fois la charge àl’ELS, il a pour but de vérifier la
conformité des colonnes ballastées en terme de portance et mesurer ainsi les tassements.
La fréquence de réalisation de cet essai est un essai pour chaque 2000 mètre linéaire de
colonnes exécutées. Le critère de choix de la colonne à soumettre à cet essai, peut être le
faible diamètre et/ou faible énergie de compactage, il consiste à mesurer l’enfoncement de la
tête de la colonne à l’aide de trois ou quatre comparateurs soumis à une charge verticale. Cette
dernière est appliquée par un vérin hydraulique sur une plaque circulaire d’un diamètre ne
dépassant pas 2.5 fois la section théorique de la colonne et d’épaisseur de 1 à 2 cm. Ce vérin
qui est actionné par une pompe doit en principe être mené d’une rotule pour assurer la
verticalité des efforts.
Chaque palier de chargement est contrôlé au moyen d’un manomètre à pression d’huile et
grâce à la pompe hydraulique reliée directement au manomètre, on assure une charge
constante pour chaque palier. Les résultats sont tous reportés sur une feuille d’essai (Annexe
4).
La charge dans l’essai de chargement est appliquée progressivement en six paliers après avoir
effectué un pré-chargement de 0 à 25% Q N maintenu pendant 15 minutes et déchargement
rapide pour vérifier le bon fonctionnement du système et pour supprimer les défauts de
contact entre la plaque et la tête de colonne. Les paliers seront respectés comme suit :
- Chargement de 0 à 150% Q N par 6 paliers égaux de 25% Q N ;
- Chaque palier est maintenu constant pendant 60 min ;
- Pour chaque palier, les lectures des déformations sont faites aux temps suivant :
Toutes les minutes pendant 5 minutes ;
Toutes les 5 minutes entre 5 et 30 minutes ;
Toutes les 15 minutes entre 30 et 60 minutes.
