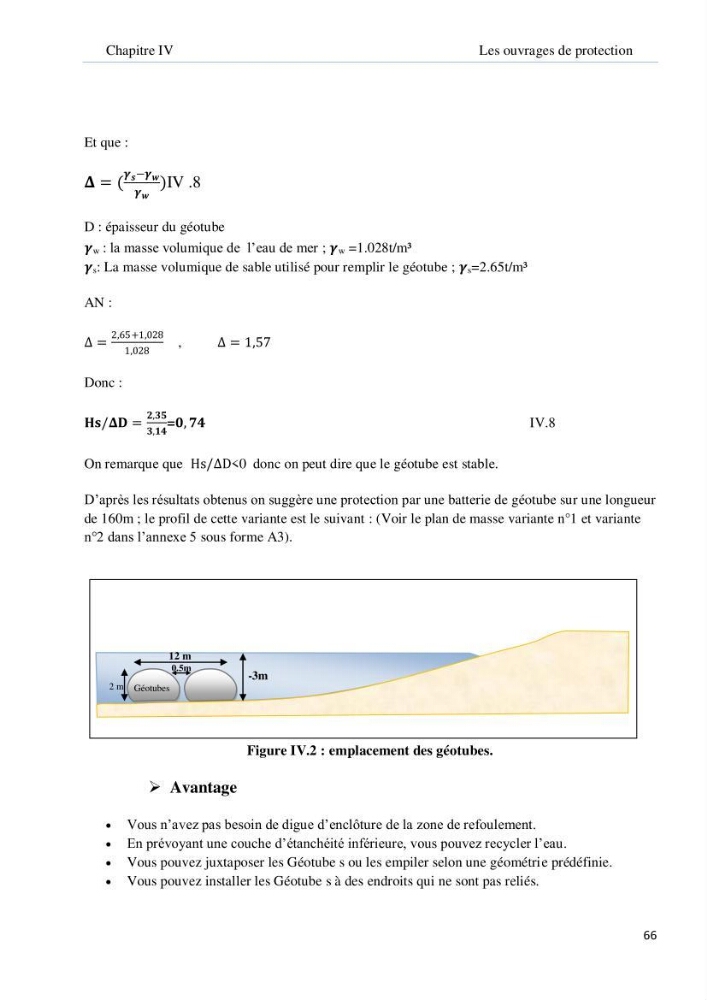

Chapitre IV
Les ouvrages de protection
66
Et que :
𝚫 = (
𝜸 𝒔 −𝜸 𝒘
𝜸 𝒘
)IV .8
D : épaisseur du géotube
𝜸 w : la masse volumique de l’eau de mer ; 𝜸 w =1.028t/m³
𝜸 s : La masse volumique de sable utilisé pour remplir le géotube ; 𝜸 s =2.65t/m³
AN :
Δ =
2,65+1,028
1,028
,
Δ = 1,57
Donc :
𝐇𝐬/𝚫𝐃 =
𝟐,𝟑𝟓
𝟑,𝟏𝟒
=𝟎, 𝟕𝟒
IV.8
On remarque que Hs/ΔD<0 donc on peut dire que le géotube est stable.
D’après les résultats obtenus on suggère une protection par une batterie de géotube sur une longueur
de 160m ; le profil de cette variante est le suivant : (Voir le plan de masse variante n°1 et variante
n°2 dans l’annexe 5 sous forme A3).
Figure IV.2 : emplacement des géotubes.
 Avantage
 Vous n’avez pas besoin de digue d’enclôture de la zone de refoulement.
 En prévoyant une couche d’étanchéité inférieure, vous pouvez recycler l’eau.
 Vous pouvez juxtaposer les Géotube s ou les empiler selon une géométrie prédéfinie.
 Vous pouvez installer les Géotube s à des endroits qui ne sont pas reliés.
12 m
-3m
2 m
0.5m
Géotubes
