Chapitre II
Matériels et méthodes
54
marégraphe basé à Alcudia une commune d'Espagne de l'île de Majorque, durant la période
comprise entre 10/03/2015 22:24 et 09/04/2015 23:17.Ainsi, nous avons appliqué deux
méthodes ; la densité spectrale de puissance et les filtres qui ont permis, respectivement,
d’étudier les différentes fréquences énergétiques contenu dans le signal brut et de séparer
les différentes ondes marines contenues dans le signal brut du niveau de la mer. Pour le
faire, nous avons utilisé des logiciels optimisés pour ce type de traitement (MATLAB et R,
SIGVIEW).
4-3-1) Estimation de l’énergie spectrale par la méthode de Welch :
4-3-1-1) La procédure utilisée dans Matlab :
Dans un premier lieu, nous avons ouvert un répertoire désigné pour MATLAB
dans lequel nous avons sauvegardé les fichiers nommé Works Matlab. Puis, à
l’ouverture du MATLAB, il faut s’assurer toujours qu’on travaille dans le véritable
répertoire dont notre fichier est enregistré, sinon on obtiendra des erreurs. Dans notre
étude le fichier qui contient les données nécessaire pour notre travail est mis dans
répertoire ‘C:/utilisateurs/nacer/Workmatlab’.

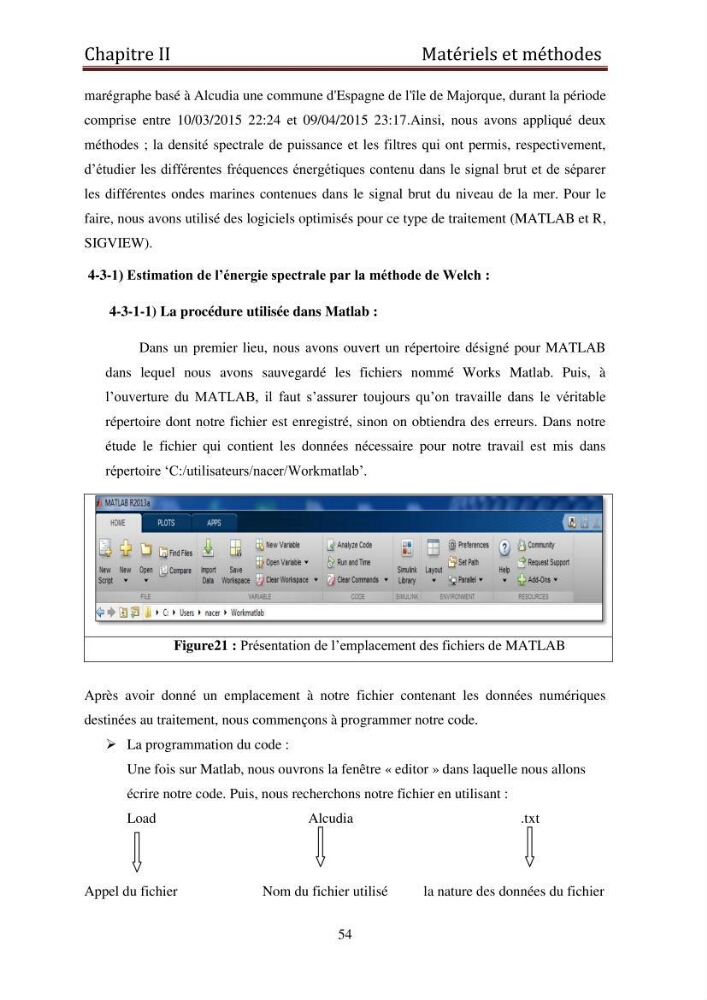

Figure21 : Présentation de l’emplacement des fichiers de MATLAB
Après avoir donné un emplacement à notre fichier contenant les données numériques
destinées au traitement, nous commençons à programmer notre code.
La programmation du code :
Une fois sur Matlab, nous ouvrons la fenêtre « editor » dans laquelle nous allons
écrire notre code. Puis, nous recherchons notre fichier en utilisant :
Load
Alcudia
.txt
Appel du fichier
Nom du fichier utilisé
la nature des données du fichier
