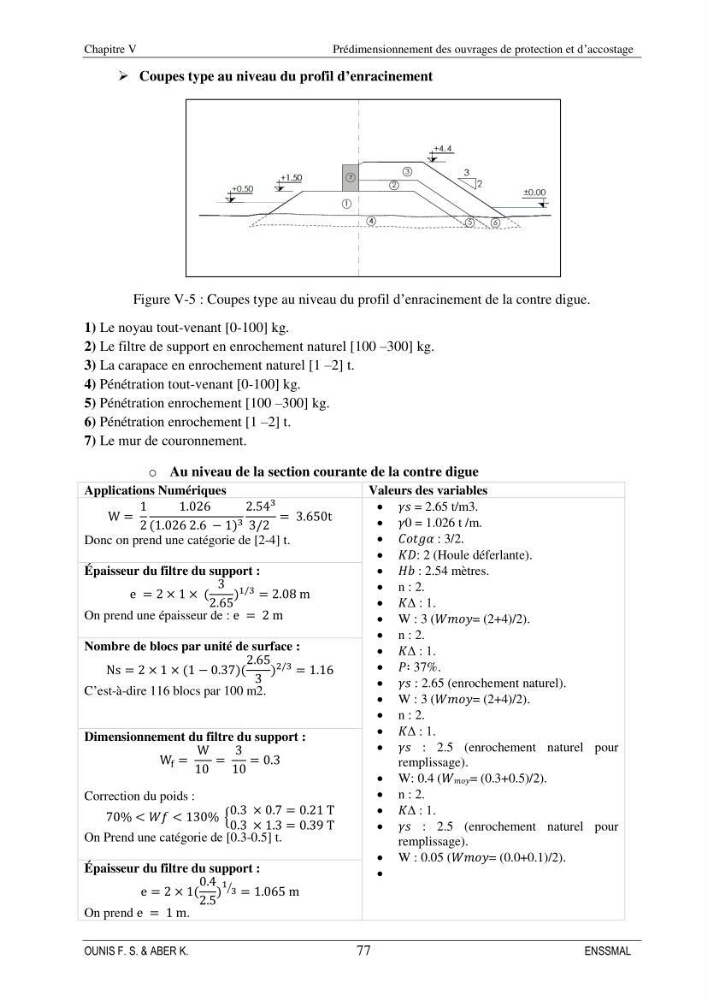

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
77
ENSSMAL
 Coupes type au niveau du profil d’enracinement
Figure V-5 : Coupes type au niveau du profil d’enracinement de la contre digue.
1) Le noyau tout-venant [0-100] kg.
2) Le filtre de support en enrochement naturel [100 –300] kg.
3) La carapace en enrochement naturel [1 –2] t.
4) Pénétration tout-venant [0-100] kg.
5) Pénétration enrochement [100 –300] kg.
6) Pénétration enrochement [1 –2] t.
7) Le mur de couronnement.
o Au niveau de la section courante de la contre digue
Applications Numériques
Valeurs des variables
W =
1
2
1.026
(1.026 2.6 − 1) 3
2.54
3
3/2
= 3.650t
Donc on prend une catégorie de [2-4] t.
 𝛾𝑠 = 2.65 t/m3.
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼 : 3/2.
 𝐾𝐷: 2 (Houle déferlante).
 𝐻𝑏 : 2.54 mètres.
 n : 2.
 í µí°¾Δ : 1.
 W : 3 (𝑊𝑚𝑜𝑦= (2+4)/2).
 n : 2.
 í µí°¾Δ : 1.
 𝑃∶ 37%.
 𝛾𝑠 : 2.65 (enrochement naturel).
 W : 3 (𝑊𝑚𝑜𝑦= (2+4)/2).
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5 (enrochement naturel pour
remplissage).
 W: 0.4 (𝑊𝑚𝑜𝑦= (0.3+0.5)/2).
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5 (enrochement naturel pour
remplissage).
 W : 0.05 (𝑊𝑚𝑜𝑦= (0.0+0.1)/2).

Épaisseur du filtre du support :
e = 2 × 1 × (
3
2.65
)
1/3
= 2.08 m
On prend une épaisseur de : e = 2 m
Nombre de blocs par unité de surface :
Ns = 2 × 1 × (1 − 0.37)(
2.65
3
)
2/3
= 1.16
C’est-à-dire 116 blocs par 100 m2.
Dimensionnement du filtre du support :
W f =
W
10
=
3
10
= 0.3
Correction du poids :
70% < 𝑊𝑓 < 130% {
0.3 × 0.7 = 0.21 T
0.3 × 1.3 = 0.39 T
On Prend une catégorie de [0.3-0.5] t.
Épaisseur du filtre du support :
e = 2 × 1(
0.4
2.5
)
1 3
⁄
= 1.065 m
On prend e = 1 m.
