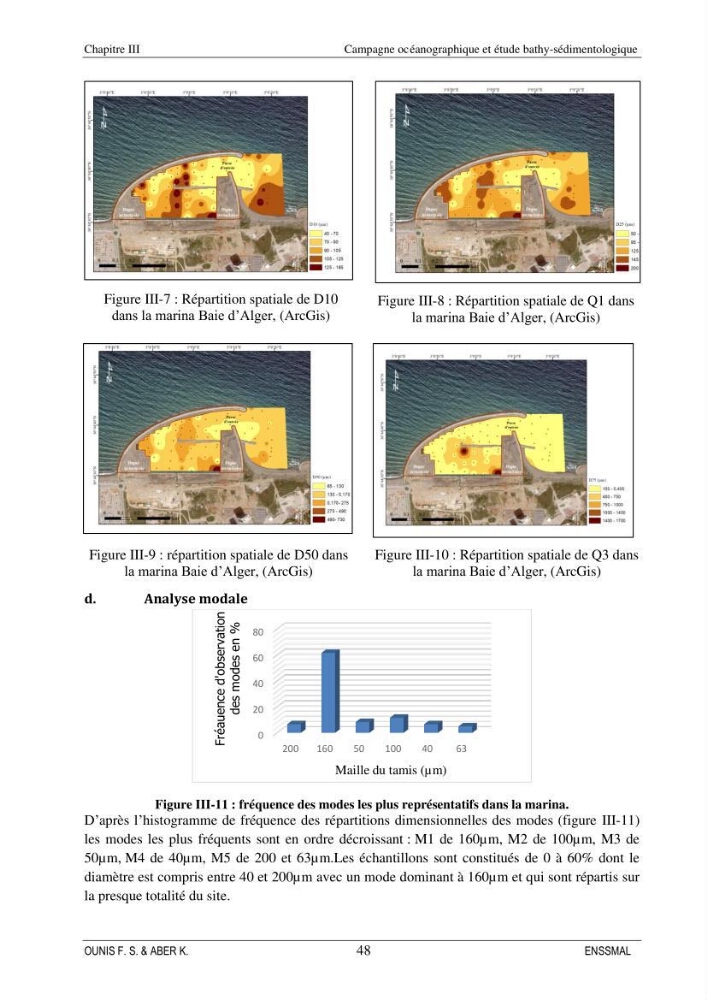

Chapitre III
Campagne océanographique et étude bathy-sédimentologique
OUNIS F. S. & ABER K.
48
ENSSMAL
d.
Analyse modale
Figure III-11 : fréquence des modes les plus représentatifs dans la marina.
D’après l’histogramme de fréquence des répartitions dimensionnelles des modes (figure III-11)
les modes les plus fréquents sont en ordre décroissant : M1 de 160µm, M2 de 100µm, M3 de
50µm, M4 de 40µm, M5 de 200 et 63µm.Les échantillons sont constitués de 0 à 60% dont le
diamètre est compris entre 40 et 200µm avec un mode dominant à 160µm et qui sont répartis sur
la presque totalité du site.
0
20
40
60
80
200
160
50
100
40
63
Fréauence d'observation
des modes en %
Maille du tamis (µm)
Figure III-8 : Répartition spatiale de Q1 dans
la marina Baie d’Alger, (ArcGis)
Figure III-7 : Répartition spatiale de D10
dans la marina Baie d’Alger, (ArcGis)
Figure III-9 : répartition spatiale de D50 dans
la marina Baie d’Alger, (ArcGis)
Figure III-10 : Répartition spatiale de Q3 dans
la marina Baie d’Alger, (ArcGis)
