Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
112
ENSSMAL
Les résultats du déplacement sont résumés dans le tableau ci-dessous :

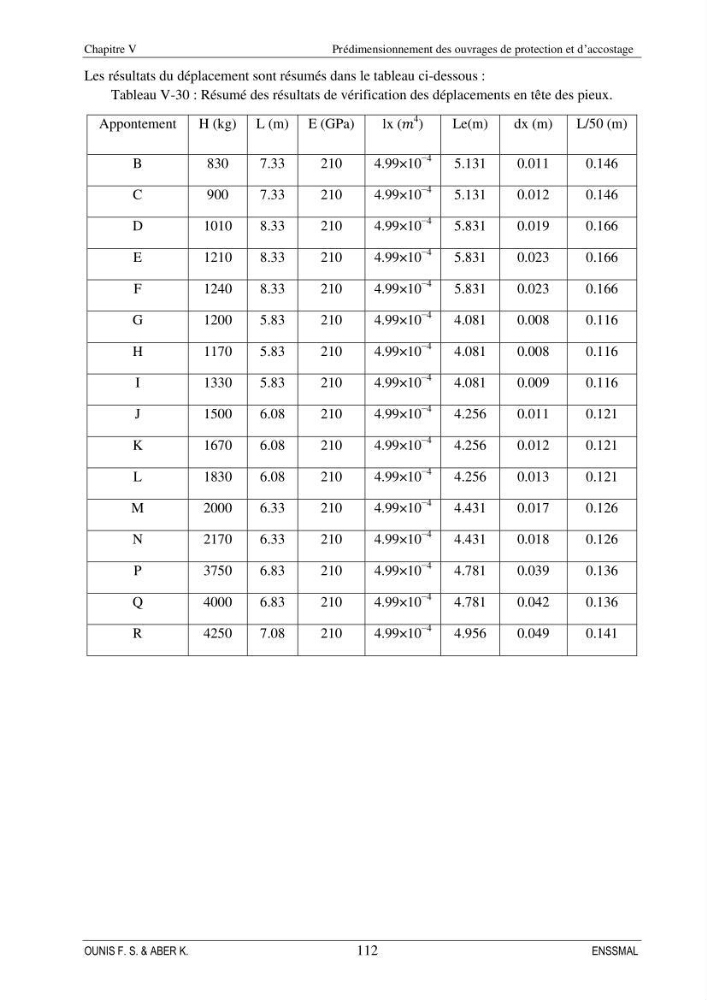

Tableau V-30 : Résumé des résultats de vérification des déplacements en tête des pieux.
Appontement
H (kg) L (m) E (GPa)
lx (𝑚
4
)
Le(m)
dx (m)
L/50 (m)
B
830
7.33
210
4.99×10
−4
5.131
0.011
0.146
C
900
7.33
210
4.99×10
−4
5.131
0.012
0.146
D
1010
8.33
210
4.99×10
−4
5.831
0.019
0.166
E
1210
8.33
210
4.99×10
−4
5.831
0.023
0.166
F
1240
8.33
210
4.99×10
−4
5.831
0.023
0.166
G
1200
5.83
210
4.99×10
−4
4.081
0.008
0.116
H
1170
5.83
210
4.99×10
−4
4.081
0.008
0.116
I
1330
5.83
210
4.99×10
−4
4.081
0.009
0.116
J
1500
6.08
210
4.99×10
−4
4.256
0.011
0.121
K
1670
6.08
210
4.99×10
−4
4.256
0.012
0.121
L
1830
6.08
210
4.99×10
−4
4.256
0.013
0.121
M
2000
6.33
210
4.99×10
−4
4.431
0.017
0.126
N
2170
6.33
210
4.99×10
−4
4.431
0.018
0.126
P
3750
6.83
210
4.99×10
−4
4.781
0.039
0.136
Q
4000
6.83
210
4.99×10
−4
4.781
0.042
0.136
R
4250
7.08
210
4.99×10
−4
4.956
0.049
0.141
