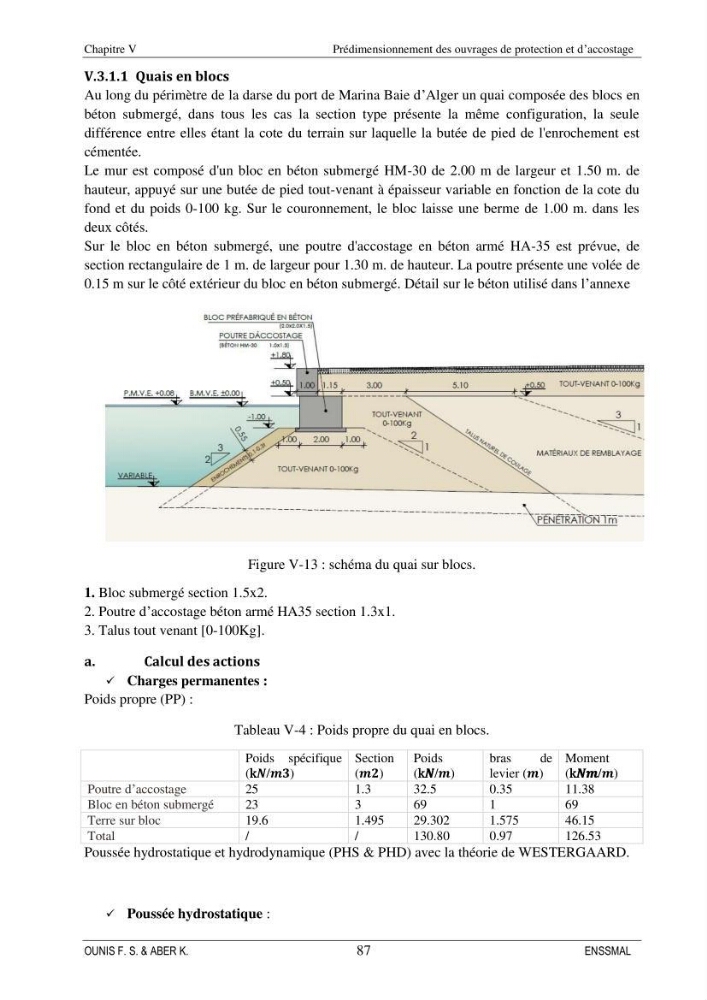

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
87
ENSSMAL
V.3.1.1 Quais en blocs
Au long du périmètre de la darse du port de Marina Baie d’Alger un quai composée des blocs en
béton submergé, dans tous les cas la section type présente la même configuration, la seule
différence entre elles étant la cote du terrain sur laquelle la butée de pied de l'enrochement est
cémentée.
Le mur est composé d'un bloc en béton submergé HM-30 de 2.00 m de largeur et 1.50 m. de
hauteur, appuyé sur une butée de pied tout-venant à épaisseur variable en fonction de la cote du
fond et du poids 0-100 kg. Sur le couronnement, le bloc laisse une berme de 1.00 m. dans les
deux côtés.
Sur le bloc en béton submergé, une poutre d'accostage en béton armé HA-35 est prévue, de
section rectangulaire de 1 m. de largeur pour 1.30 m. de hauteur. La poutre présente une volée de
0.15 m sur le côté extérieur du bloc en béton submergé. Détail sur le béton utilisé dans l’annexe
Figure V-13 : schéma du quai sur blocs.
1. Bloc submergé section 1.5x2.
2. Poutre d’accostage béton armé HA35 section 1.3x1.
3. Talus tout venant [0-100Kg].
a.
Calcul des actions
Charges permanentes :
Poids propre (PP) :
Tableau V-4 : Poids propre du quai en blocs.
Poids spécifique
(kí µí±µ/í µí²í µí¿)
Section
(í µí²í µí¿)
Poids
(kí µí±µ/í µí²)
bras
de
levier (í µí²)
Moment
(kí µí±µí µí²/í µí²)
Poutre d’accostage
25
1.3
32.5
0.35
11.38
Bloc en béton submergé
23
3
69
1
69
Terre sur bloc
19.6
1.495
29.302
1.575
46.15
Total
/
/
130.80
0.97
126.53
Poussée hydrostatique et hydrodynamique (PHS & PHD) avec la théorie de WESTERGAARD.
Poussée hydrostatique :
