CHAPITRE I : ETUDE BIBLIOGRAPHIQUE
7
I.1.4. Structure des minéraux argileux
Depuis plus d‘un demi siècle, certains scientifiques internationaux comme (Brindley et
Brown1980), (Grim, 1953), (Caillère et al., 1982) et d‘autres ont proposé une classification
et une terminologie homogène des minéraux argileux. Les minéraux argileux font partie de
la famille des phyllosilicates. Ils se présentent sous forme de particules de petites
dimensions. On distingue 4 niveaux d‘organisation:
les plans sont constitués par les atomes.
les couches tétraédriques ou octaédriques, sont formées par une combinaison de
plans.
les feuillets correspondent à des combinaisons de couches.
le cristal résulte de l‘empilement de plusieurs couches (voir figure 2 en annexe 1).
D’après la structure du feuillet, on distingue principalement les argiles 1/1 (1 couche
tétraédrique+1 couche octaédrique) et les argiles 2/1 (2 tétra. pour 1 octaédrique).
(Morel, 1996).

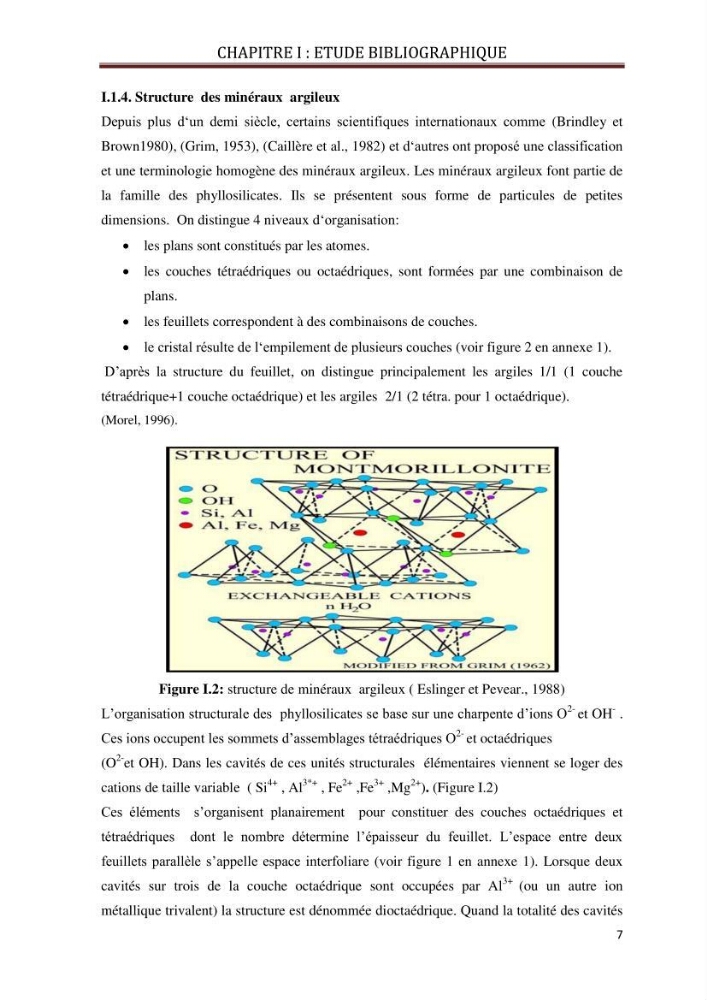

Figure I.2: structure de minéraux argileux ( Eslinger et Pevear., 1988)
L’organisation structurale des phyllosilicates se base sur une charpente d’ions O
2- et OH
- .
Ces ions occupent les sommets d’assemblages tétraédriques O
2- et octaédriques
(O
2et OH). Dans les cavités de ces unités structurales élémentaires viennent se loger des
cations de taille variable ( Si
4+ , Al
3*+ , Fe
2+ ,Fe
3+ ,Mg
2+ ). (Figure I.2)
Ces éléments s’organisent planairement pour constituer des couches octaédriques et
tétraédriques dont le nombre détermine l’épaisseur du feuillet. L’espace entre deux
feuillets parallèle s’appelle espace interfoliare (voir figure 1 en annexe 1). Lorsque deux
cavités sur trois de la couche octaédrique sont occupées par Al
3+ (ou un autre ion
métallique trivalent) la structure est dénommée dioctaédrique. Quand la totalité des cavités
