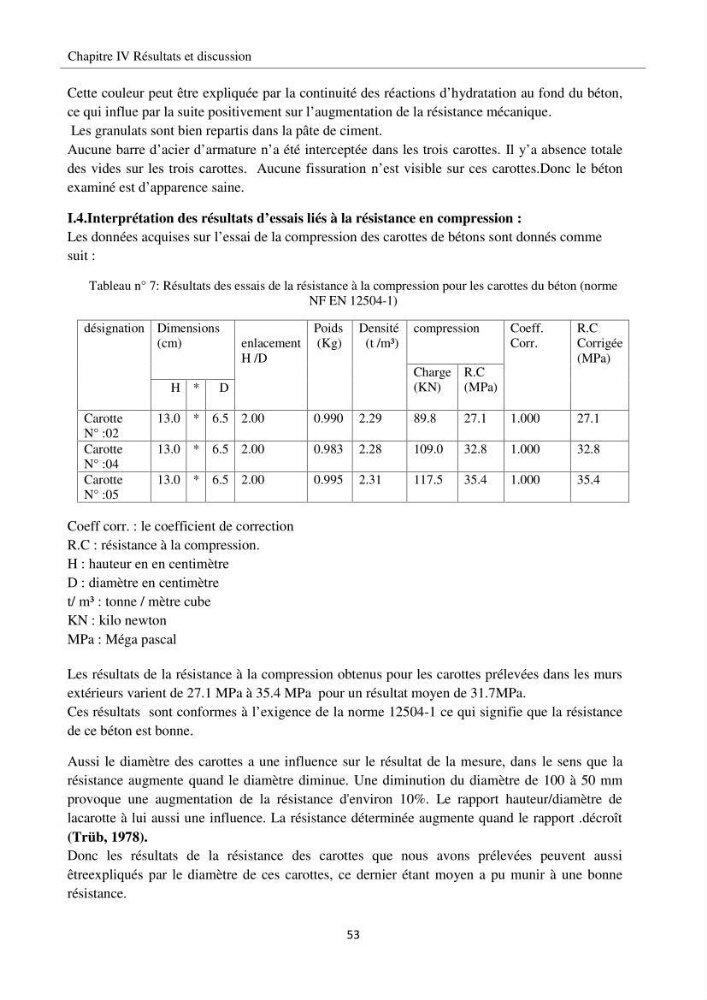

Chapitre IV Résultats et discussion
53
Cette couleur peut être expliquée par la continuité des réactions d’hydratation au fond du béton,
ce qui influe par la suite positivement sur l’augmentation de la résistance mécanique.
Les granulats sont bien repartis dans la pâte de ciment.
Aucune barre d’acier d’armature n’a été interceptée dans les trois carottes. Il y’a absence totale
des vides sur les trois carottes. Aucune fissuration n’est visible sur ces carottes.Donc le béton
examiné est d’apparence saine.
I.4.Interprétation des résultats d’essais liés à la résistance en compression :
Les données acquises sur l’essai de la compression des carottes de bétons sont donnés comme
suit :
Tableau n° 7: Résultats des essais de la résistance à la compression pour les carottes du béton (norme
NF EN 12504-1)
Coeff corr. : le coefficient de correction
R.C : résistance à la compression.
H : hauteur en en centimètre
D : diamètre en centimètre
t/ m³ : tonne / mètre cube
KN : kilo newton
MPa : Méga pascal
Les résultats de la résistance à la compression obtenus pour les carottes prélevées dans les murs
extérieurs varient de 27.1 MPa à 35.4 MPa pour un résultat moyen de 31.7MPa.
Ces résultats sont conformes à l’exigence de la norme 12504-1 ce qui signifie que la résistance
de ce béton est bonne.
Aussi le diamètre des carottes a une influence sur le résultat de la mesure, dans le sens que la
résistance augmente quand le diamètre diminue. Une diminution du diamètre de 100 à 50 mm
provoque une augmentation de la résistance d'environ 10%. Le rapport hauteur/diamètre de
lacarotte à lui aussi une influence. La résistance déterminée augmente quand le rapport .décroît
(Trüb, 1978).
Donc les résultats de la résistance des carottes que nous avons prélevées peuvent aussi
êtreexpliqués par le diamètre de ces carottes, ce dernier étant moyen a pu munir à une bonne
résistance.
désignation Dimensions
(cm)
enlacement
H /D
Poids
(Kg)
Densité
(t /m³)
compression
Coeff.
Corr.
R.C
Corrigée
(MPa)
Charge
(KN)
R.C
(MPa)
H * D
Carotte
N° :02
13.0 * 6.5 2.00
0.990 2.29
89.8
27.1
1.000
27.1
Carotte
N° :04
13.0 * 6.5 2.00
0.983 2.28
109.0
32.8
1.000
32.8
Carotte
N° :05
13.0 * 6.5 2.00
0.995 2.31
117.5
35.4
1.000
35.4
