CHAPITRE IV
Procédé de Nano filtration
62
à 1000 microns. Cette configuration leur procure la plus forte densité
d'écoulement par modules(KOLLER,E.2001).
IV.8.2. Modules spiralés :
Les modules spiralés sont les modules les plus utilisés dans le domaine de
la NF et de l’OI. C’est ce type de module qui a été étudié dans le présent
projet. Les modules spiralés s’insèrent dans des caissons pressurisés. La
Figure 2 représente le schéma simplifié d’un tel module.

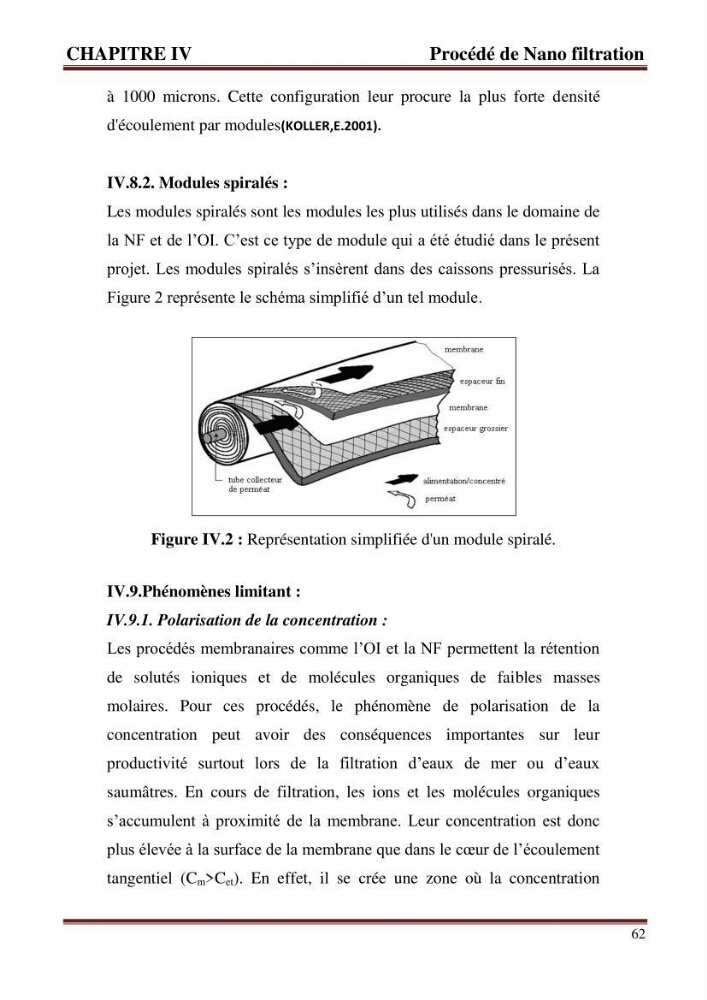

Figure IV.2 : Représentation simplifiée d'un module spiralé.
IV.9.Phénomènes limitant :
IV.9.1. Polarisation de la concentration :
Les procédés membranaires comme l’OI et la NF permettent la rétention
de solutés ioniques et de molécules organiques de faibles masses
molaires. Pour ces procédés, le phénomène de polarisation de la
concentration peut avoir des conséquences importantes sur leur
productivité surtout lors de la filtration d’eaux de mer ou d’eaux
saumâtres. En cours de filtration, les ions et les molécules organiques
s’accumulent à proximité de la membrane. Leur concentration est donc
plus élevée à la surface de la membrane que dans le cœur de l’écoulement
tangentiel (C m >C et ). En effet, il se crée une zone où la concentration
