Résultats et discussions
70

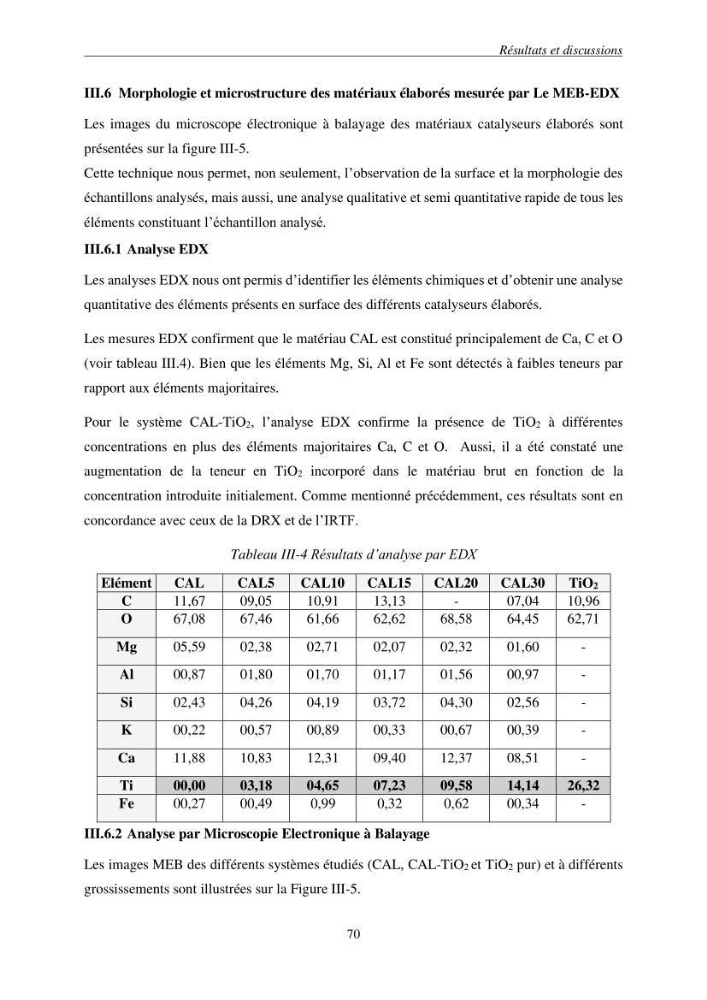

III.6 Morphologie et microstructure des matériaux élaborés mesurée par Le MEB-EDX
Les images du microscope électronique à balayage des matériaux catalyseurs élaborés sont
présentées sur la figure III-5.
Cette technique nous permet, non seulement, l’observation de la surface et la morphologie des
échantillons analysés, mais aussi, une analyse qualitative et semi quantitative rapide de tous les
éléments constituant l’échantillon analysé.
III.6.1 Analyse EDX
Les analyses EDX nous ont permis d’identifier les éléments chimiques et d’obtenir une analyse
quantitative des éléments présents en surface des différents catalyseurs élaborés.
Les mesures EDX confirment que le matériau CAL est constitué principalement de Ca, C et O
(voir tableau III.4). Bien que les éléments Mg, Si, Al et Fe sont détectés à faibles teneurs par
rapport aux éléments majoritaires.
Pour le système CAL-TiO2, l’analyse EDX confirme la présence de TiO2 à différentes
concentrations en plus des éléments majoritaires Ca, C et O. Aussi, il a été constaté une
augmentation de la teneur en TiO2 incorporé dans le matériau brut en fonction de la
concentration introduite initialement. Comme mentionné précédemment, ces résultats sont en
concordance avec ceux de la DRX et de l’IRTF.
Tableau III-4 Résultats d’analyse par EDX
Elément
CAL
CAL5
CAL10
CAL15
CAL20
CAL30
TiO2
C
11,67
09,05
10,91
13,13
-
07,04
10,96
O
67,08
67,46
61,66
62,62
68,58
64,45
62,71
Mg
05,59
02,38
02,71
02,07
02,32
01,60
-
Al
00,87
01,80
01,70
01,17
01,56
00,97
-
Si
02,43
04,26
04,19
03,72
04,30
02,56
-
K
00,22
00,57
00,89
00,33
00,67
00,39
-
Ca
11,88
10,83
12,31
09,40
12,37
08,51
-
Ti
00,00
03,18
04,65
07,23
09,58
14,14
26,32
Fe
00,27
00,49
0,99
0,32
0,62
00,34
-
III.6.2 Analyse par Microscopie Electronique à Balayage
Les images MEB des différents systèmes étudiés (CAL, CAL-TiO2 et TiO2 pur) et à différents
grossissements sont illustrées sur la Figure III-5.
