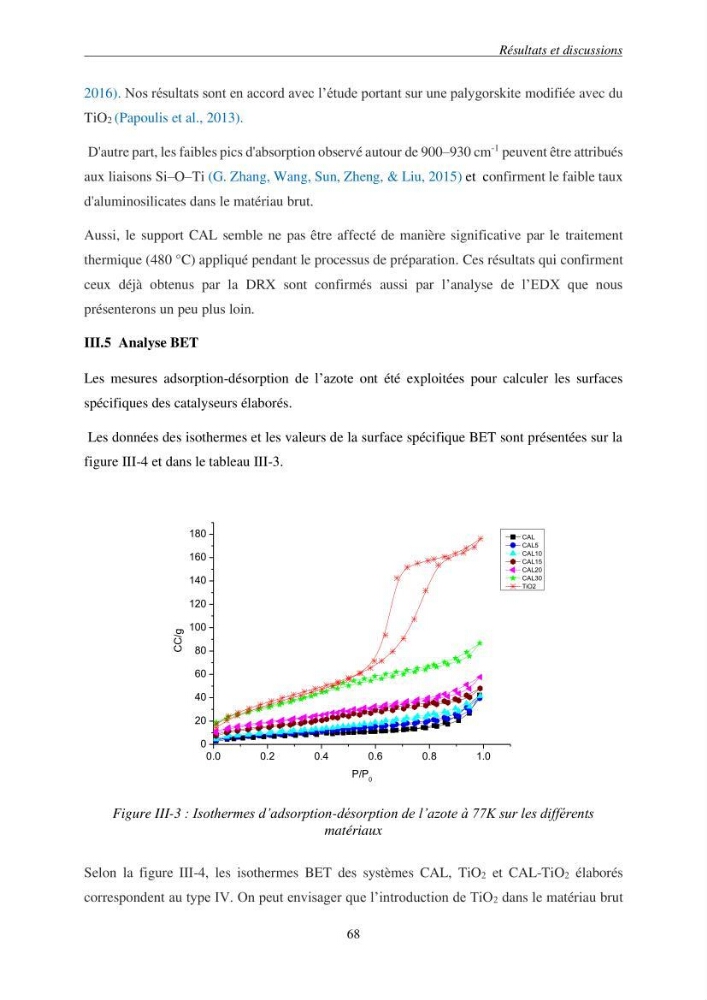

Résultats et discussions
68
2016). Nos résultats sont en accord avec l’étude portant sur une palygorskite modifiée avec du
TiO2 (Papoulis et al., 2013).
D'autre part, les faibles pics d'absorption observé autour de 900–930 cm
-1 peuvent être attribués
aux liaisons Si–O–Ti (G. Zhang, Wang, Sun, Zheng, & Liu, 2015) et confirment le faible taux
d'aluminosilicates dans le matériau brut.
Aussi, le support CAL semble ne pas être affecté de manière significative par le traitement
thermique (480 °C) appliqué pendant le processus de préparation. Ces résultats qui confirment
ceux déjà obtenus par la DRX sont confirmés aussi par l’analyse de l’EDX que nous
présenterons un peu plus loin.
III.5 Analyse BET
Les mesures adsorption-désorption de l’azote ont été exploitées pour calculer les surfaces
spécifiques des catalyseurs élaborés.
Les données des isothermes et les valeurs de la surface spécifique BET sont présentées sur la
figure III-4 et dans le tableau III-3.
0.0
0.2
0.4
0.6
0.8
1.0
0
20
40
60
80
100
120
140
160
180
CC/g
P/P 0
CAL
CAL5
CAL10
CAL15
CAL20
CAL30
TiO2
Figure III-3 : Isothermes d’adsorption-désorption de l’azote à 77K sur les différents
matériaux
Selon la figure III-4, les isothermes BET des systèmes CAL, TiO2 et CAL-TiO2 élaborés
correspondent au type IV. On peut envisager que l’introduction de TiO2 dans le matériau brut
