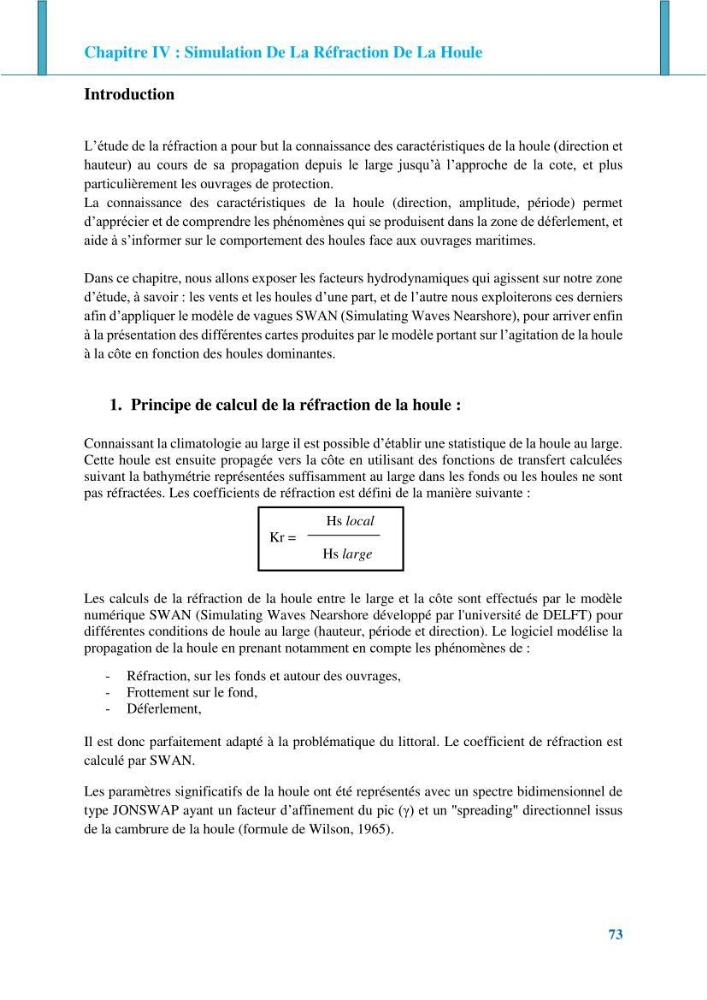

Chapitre IV : Simulation De La Réfraction De La Houle
73
Introduction
L’étude de la réfraction a pour but la connaissance des caractéristiques de la houle (direction et
hauteur) au cours de sa propagation depuis le large jusqu’à l’approche de la cote, et plus
particulièrement les ouvrages de protection.
La connaissance des caractéristiques de la houle (direction, amplitude, période) permet
d’apprécier et de comprendre les phénomènes qui se produisent dans la zone de déferlement, et
aide à s’informer sur le comportement des houles face aux ouvrages maritimes.
Dans ce chapitre, nous allons exposer les facteurs hydrodynamiques qui agissent sur notre zone
d’étude, à savoir : les vents et les houles d’une part, et de l’autre nous exploiterons ces derniers
afin d’appliquer le modèle de vagues SWAN (Simulating Waves Nearshore), pour arriver enfin
à la présentation des différentes cartes produites par le modèle portant sur l’agitation de la houle
à la côte en fonction des houles dominantes.
1. Principe de calcul de la réfraction de la houle :
Connaissant la climatologie au large il est possible d’établir une statistique de la houle au large.
Cette houle est ensuite propagée vers la côte en utilisant des fonctions de transfert calculées
suivant la bathymétrie représentées suffisamment au large dans les fonds ou les houles ne sont
pas réfractées. Les coefficients de réfraction est défini de la manière suivante :
Hs local
Kr =
Hs large
Les calculs de la réfraction de la houle entre le large et la côte sont effectués par le modèle
numérique SWAN (Simulating Waves Nearshore développé par l'université de DELFT) pour
différentes conditions de houle au large (hauteur, période et direction). Le logiciel modélise la
propagation de la houle en prenant notamment en compte les phénomènes de :
- Réfraction, sur les fonds et autour des ouvrages,
- Frottement sur le fond,
- Déferlement,
Il est donc parfaitement adapté à la problématique du littoral. Le coefficient de réfraction est
calculé par SWAN.
Les paramètres significatifs de la houle ont été représentés avec un spectre bidimensionnel de
type JONSWAP ayant un facteur d’affinement du pic (γ) et un "spreading" directionnel issus
de la cambrure de la houle (formule de Wilson, 1965).
