3.2. Analyse de la fraction grossière
3.2.1. Les courbes granulométriques
- Aspect général des courbes cumulatives
Le refus de chaque tamis est pesé puis transformé en pourcentage cumulé, les résultats de ces
analyses ont été présentés sous forme des courbes cumulatives réalisées sur papier semilogarithmique à l’aide d’un logiciel (MATLAB). En abscisses logarithmique, le diamètre des
différentes fractions du sédiment, et en ordonnée, les pourcentages cumulés inférieurs à une
taille donnée.
Les courbes cumulatives permettant de comparer les résultats des analyses des différents
échantillons et de calculer les indices granulométriques. (Voir Annexe III.3).
- Courbes uni modales
Indiquent la présence d’un seul stock sédimentaire, représenté par un seul mode
granulométrique.

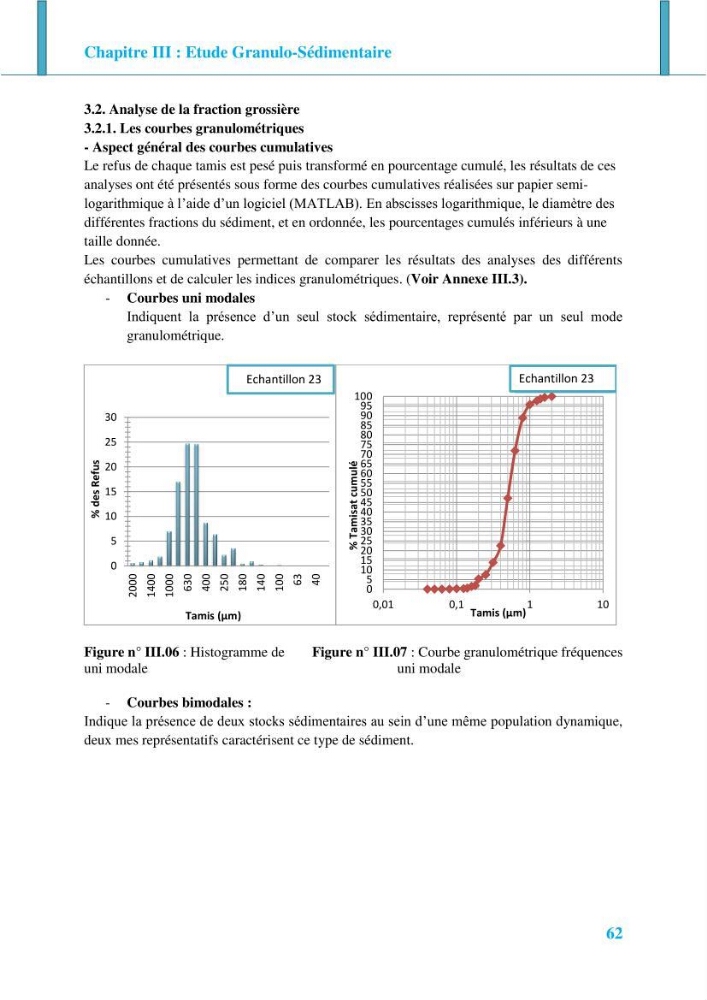

Figure n° III.06 : Histogramme de
Figure n° III.07 : Courbe granulométrique fréquences
uni modale
uni modale
- Courbes bimodales :
Indique la présence de deux stocks sédimentaires au sein d’une même population dynamique,
deux mes représentatifs caractérisent ce type de sédiment.
