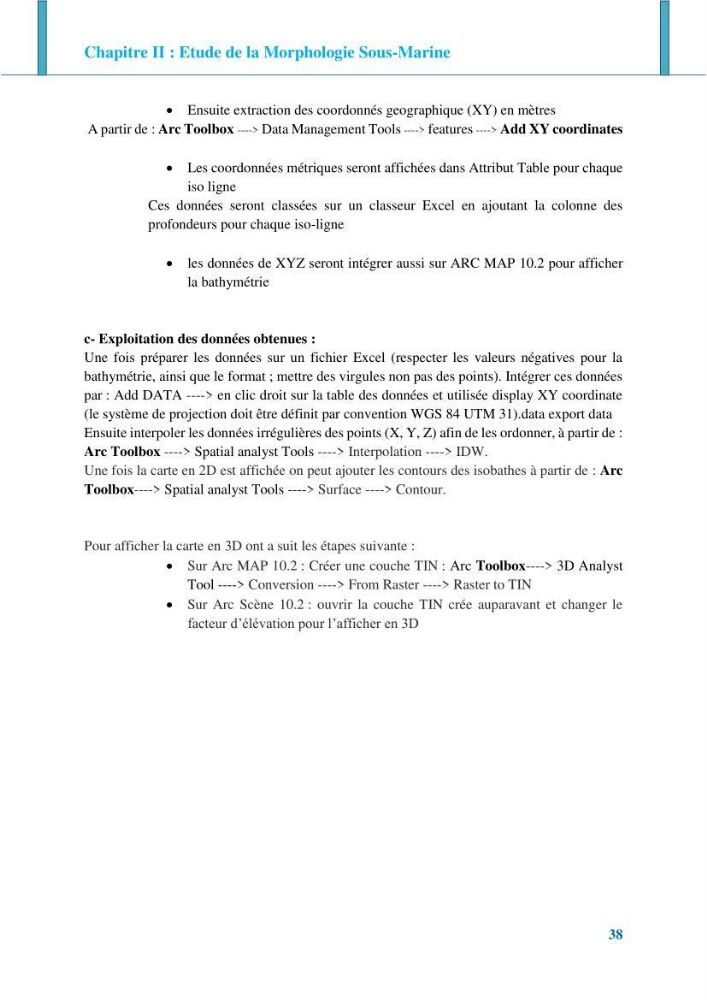

Chapitre II : Etude de la Morphologie Sous-Marine
38
 Ensuite extraction des coordonnés geographique (XY) en mètres
A partir de : Arc Toolbox ----> Data Management Tools ----> features ----> Add XY coordinates
 Les coordonnées métriques seront affichées dans Attribut Table pour chaque
iso ligne
Ces données seront classées sur un classeur Excel en ajoutant la colonne des
profondeurs pour chaque iso-ligne
 les données de XYZ seront intégrer aussi sur ARC MAP 10.2 pour afficher
la bathymétrie
c- Exploitation des données obtenues :
Une fois préparer les données sur un fichier Excel (respecter les valeurs négatives pour la
bathymétrie, ainsi que le format ; mettre des virgules non pas des points). Intégrer ces données
par : Add DATA ----> en clic droit sur la table des données et utilisée display XY coordinate
(le système de projection doit être définit par convention WGS 84 UTM 31).data export data
Ensuite interpoler les données irrégulières des points (X, Y, Z) afin de les ordonner, à partir de :
Arc Toolbox ----> Spatial analyst Tools ----> Interpolation ----> IDW.
Une fois la carte en 2D est affichée on peut ajouter les contours des isobathes à partir de : Arc
Toolbox----> Spatial analyst Tools ----> Surface ----> Contour.
Pour afficher la carte en 3D ont a suit les étapes suivante :
 Sur Arc MAP 10.2 : Créer une couche TIN : Arc Toolbox----> 3D Analyst
Tool ----> Conversion ----> From Raster ----> Raster to TIN
 Sur Arc Scène 10.2 : ouvrir la couche TIN crée auparavant et changer le
facteur d’élévation pour l’afficher en 3D
