Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
85

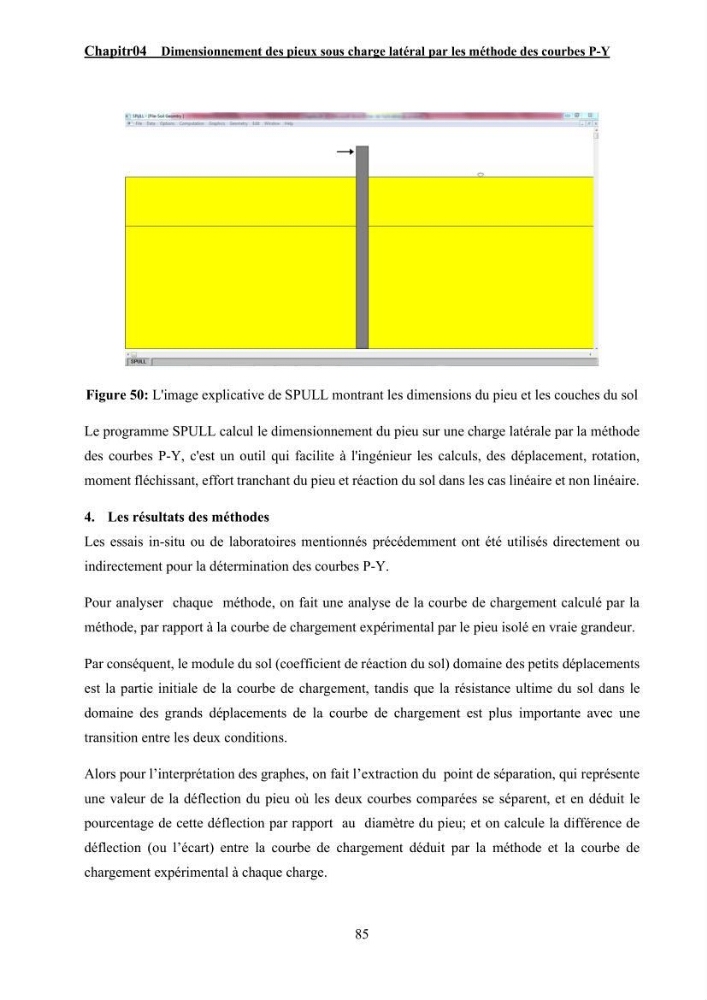

Figure 50: L'image explicative de SPULL montrant les dimensions du pieu et les couches du sol
Le programme SPULL calcul le dimensionnement du pieu sur une charge latérale par la méthode
des courbes P-Y, c'est un outil qui facilite à l'ingénieur les calculs, des déplacement, rotation,
moment fléchissant, effort tranchant du pieu et réaction du sol dans les cas linéaire et non linéaire.
4. Les résultats des méthodes
Les essais in-situ ou de laboratoires mentionnés précédemment ont été utilisés directement ou
indirectement pour la détermination des courbes P-Y.
Pour analyser chaque méthode, on fait une analyse de la courbe de chargement calculé par la
méthode, par rapport à la courbe de chargement expérimental par le pieu isolé en vraie grandeur.
Par conséquent, le module du sol (coefficient de réaction du sol) domaine des petits déplacements
est la partie initiale de la courbe de chargement, tandis que la résistance ultime du sol dans le
domaine des grands déplacements de la courbe de chargement est plus importante avec une
transition entre les deux conditions.
Alors pour l’interprétation des graphes, on fait l’extraction du point de séparation, qui représente
une valeur de la déflection du pieu où les deux courbes comparées se séparent, et en déduit le
pourcentage de cette déflection par rapport au diamètre du pieu; et on calcule la différence de
déflection (ou l’écart) entre la courbe de chargement déduit par la méthode et la courbe de
chargement expérimental à chaque charge.
