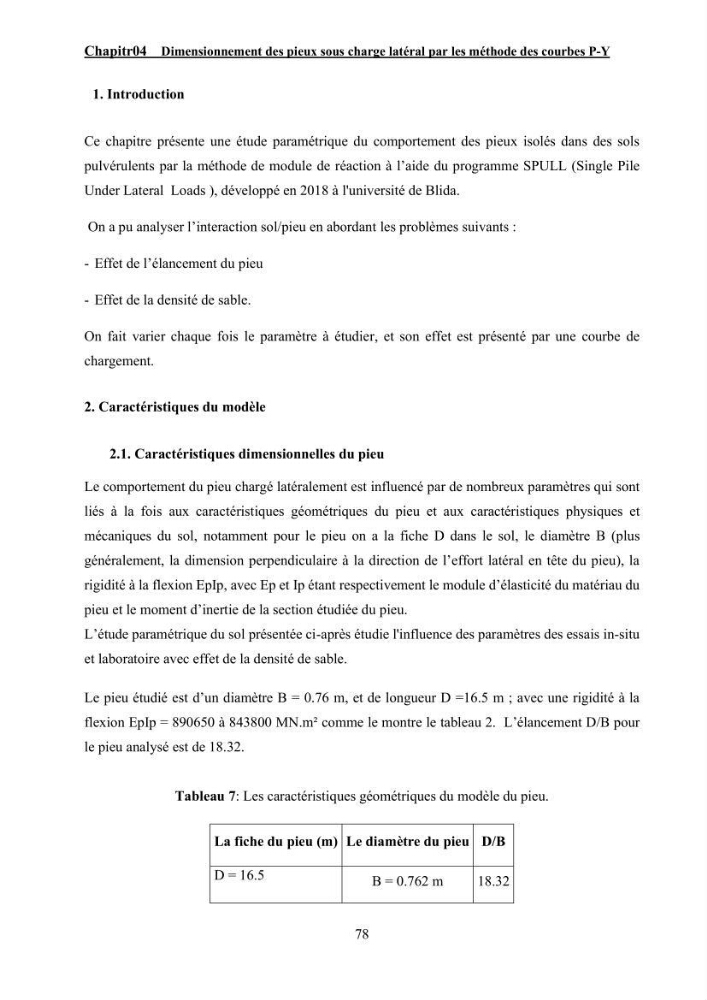

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
78
1. Introduction
Ce chapitre présente une étude paramétrique du comportement des pieux isolés dans des sols
pulvérulents par la méthode de module de réaction à l’aide du programme SPULL (Single Pile
Under Lateral Loads ), développé en 2018 à l'université de Blida.
On a pu analyser l’interaction sol/pieu en abordant les problèmes suivants :
- Effet de l’élancement du pieu
- Effet de la densité de sable.
On fait varier chaque fois le paramètre à étudier, et son effet est présenté par une courbe de
chargement.
2. Caractéristiques du modèle
2.1. Caractéristiques dimensionnelles du pieu
Le comportement du pieu chargé latéralement est influencé par de nombreux paramètres qui sont
liés à la fois aux caractéristiques géométriques du pieu et aux caractéristiques physiques et
mécaniques du sol, notamment pour le pieu on a la fiche D dans le sol, le diamètre B (plus
généralement, la dimension perpendiculaire à la direction de l’effort latéral en tête du pieu), la
rigidité à la flexion EpIp, avec Ep et Ip étant respectivement le module d’élasticité du matériau du
pieu et le moment d’inertie de la section étudiée du pieu.
L’étude paramétrique du sol présentée ci-après étudie l'influence des paramètres des essais in-situ
et laboratoire avec effet de la densité de sable.
Le pieu étudié est d’un diamètre B = 0.76 m, et de longueur D =16.5 m ; avec une rigidité à la
flexion EpIp = 890650 à 843800 MN.m² comme le montre le tableau 2. L’élancement D/B pour
le pieu analysé est de 18.32.
Tableau 7: Les caractéristiques géométriques du modèle du pieu.
La fiche du pieu (m) Le diamètre du pieu D/B
D = 16.5
B = 0.762 m
18.32
