Chapitre 02
présentation de la base des données d’un essai de chargement latéral d’un pieu dans le sable
46
Le pieu a été vidé avec un tuyau en polychlorure de vinyle (PVC) de 46 cm. Après la pose,
l'instrumentation a été réalisée en insérant un tuyau en acier de 35,6 cm et de 1cm d'épaisseur, avec
des jauges de contrainte attachées dans le vide, puis en insérant un boîtier d'inclinomètre de pente à
l'intérieur du tuyau en acier et en coulant à la fois le boîtier et le tuyau en acier après le battage.
Des entretoises d'espacement ont été fixées au tuyau inséré et à la gaine pour assurer le centrage
correct dans le pieu. Le tuyau instrumenté par 9 niveaux de jauges de contrainte (uniquement pour
la flexion) fixées à la surface extérieure et placées tous les 91.5cm, à l'exception de la dernière, à 72
pouces (182cm).
Les déformations et les rotations sur le profil de pieu ont été mesurées à l'aide d'inclinomètres de
pente et de potentiomètres. Les charges totales appliquées ont été mesurées avec une cellule de
charge de 4,45 MN (500 tonnes) et les charges individuelles ont été mesurées avec dix cellules de
charge de 445 kN (50 tonnes) sur chaque pieu instrumenté.

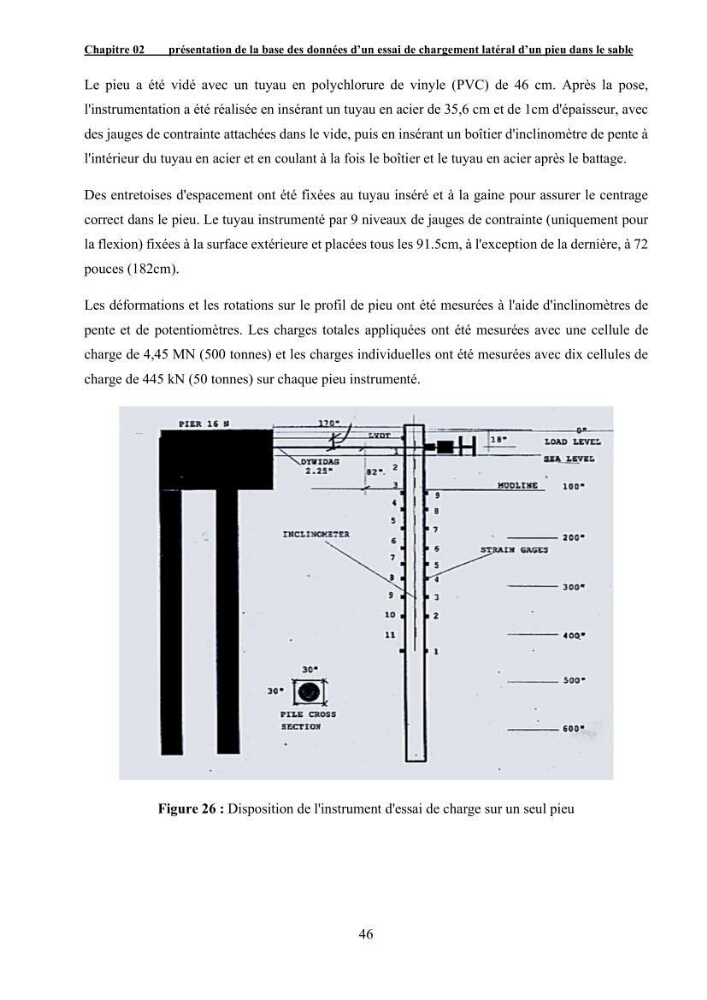

Figure 26 : Disposition de l'instrument d'essai de charge sur un seul pieu
