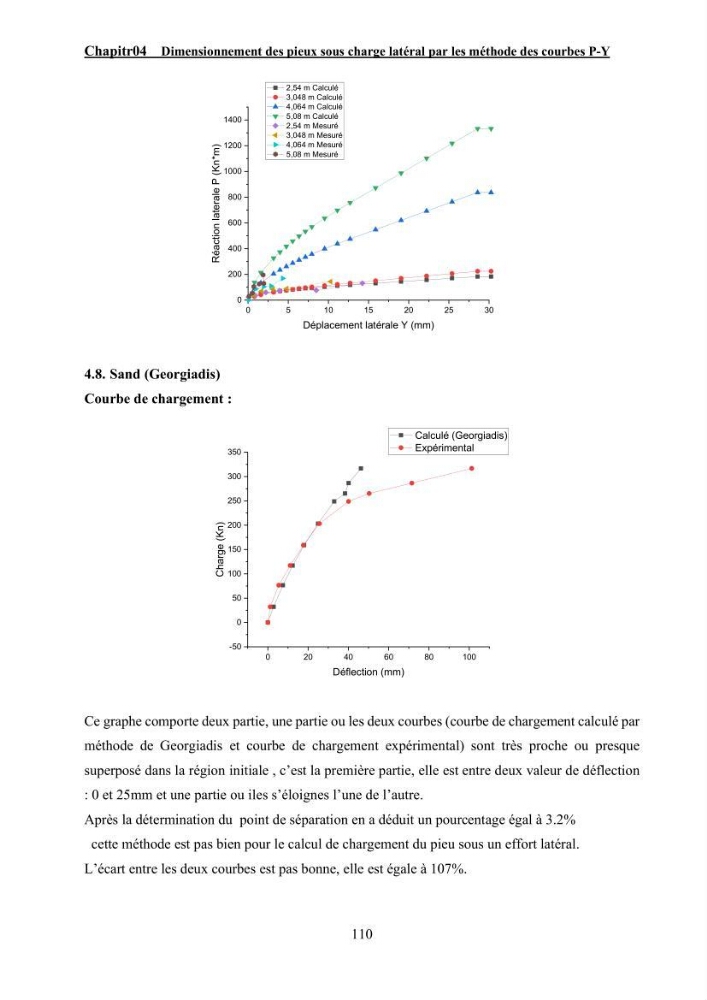

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
110
4.8. Sand (Georgiadis)
Courbe de chargement :
Ce graphe comporte deux partie, une partie ou les deux courbes (courbe de chargement calculé par
méthode de Georgiadis et courbe de chargement expérimental) sont très proche ou presque
superposé dans la région initiale , c’est la première partie, elle est entre deux valeur de déflection
: 0 et 25mm et une partie ou iles s’éloignes l’une de l’autre.
Après la détermination du point de séparation en a déduit un pourcentage égal à 3.2%
cette méthode est pas bien pour le calcul de chargement du pieu sous un effort latéral.
L’écart entre les deux courbes est pas bonne, elle est égale à 107%.
0
5
10
15
20
25
30
0
200
400
600
800
1000
1200
1400
Réaction laterale P (Kn*m)
Déplacement latérale Y (mm)
2,54 m Calculé
3,048 m Calculé
4,064 m Calculé
5,08 m Calculé
2,54 m Mesuré
3,048 m Mesuré
4,064 m Mesuré
5,08 m Mesuré
0
20
40
60
80
100
-50
0
50
100
150
200
250
300
350
Charge (Kn)
Déflection (mm)
Calculé (Georgiadis)
Expérimental
