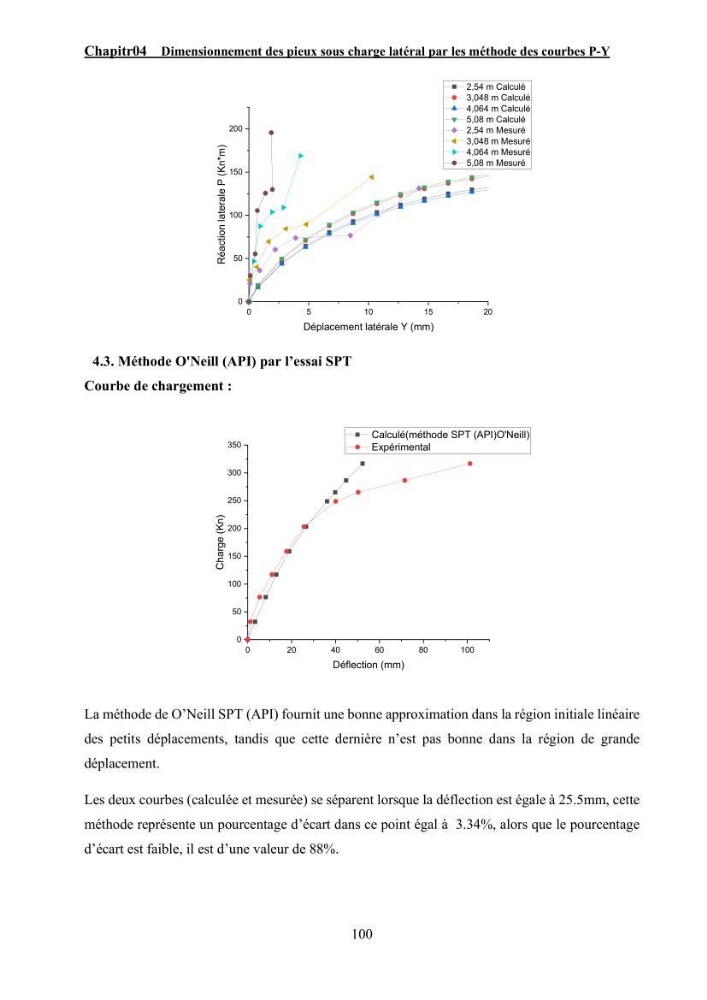

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
100
4.3. Méthode O'Neill (API) par l’essai SPT
Courbe de chargement :
La méthode de O’Neill SPT (API) fournit une bonne approximation dans la région initiale linéaire
des petits déplacements, tandis que cette dernière n’est pas bonne dans la région de grande
déplacement.
Les deux courbes (calculée et mesurée) se séparent lorsque la déflection est égale à 25.5mm, cette
méthode représente un pourcentage d’écart dans ce point égal à 3.34%, alors que le pourcentage
d’écart est faible, il est d’une valeur de 88%.
0
5
10
15
20
0
50
100
150
200
Réaction laterale P (Kn*m)
Déplacement latérale Y (mm)
2,54 m Calculé
3,048 m Calculé
4,064 m Calculé
5,08 m Calculé
2,54 m Mesuré
3,048 m Mesuré
4,064 m Mesuré
5,08 m Mesuré
0
20
40
60
80
100
0
50
100
150
200
250
300
350
Charge (Kn)
Déflection (mm)
Calculé(méthode SPT (API)O'Neill)
Expérimental
