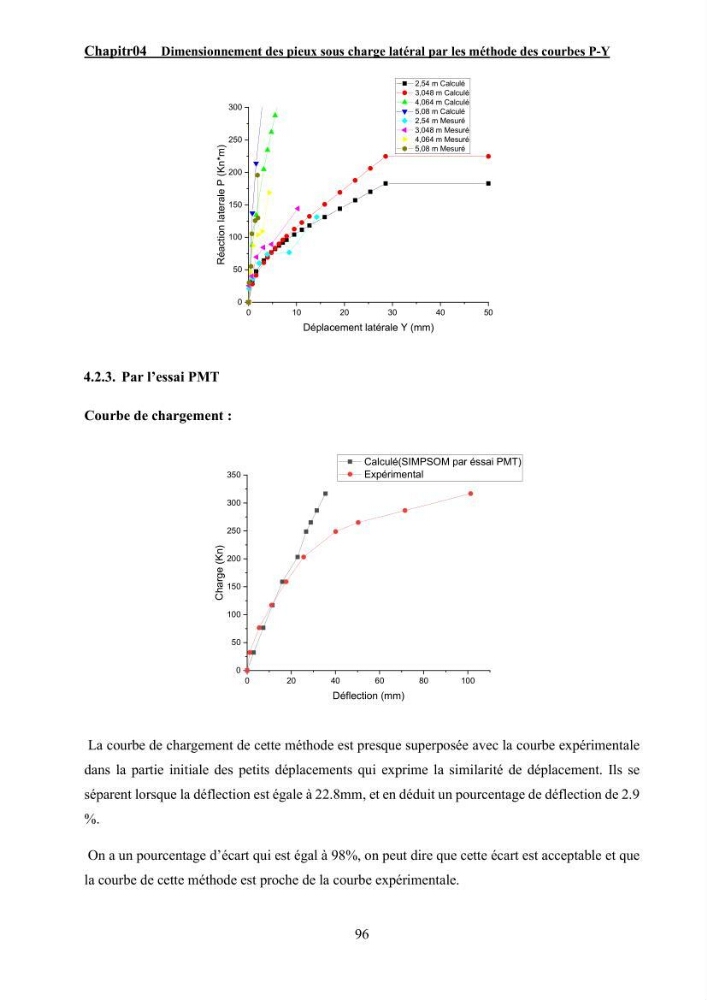

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
96
4.2.3. Par l’essai PMT
Courbe de chargement :
La courbe de chargement de cette méthode est presque superposée avec la courbe expérimentale
dans la partie initiale des petits déplacements qui exprime la similarité de déplacement. Ils se
séparent lorsque la déflection est égale à 22.8mm, et en déduit un pourcentage de déflection de 2.9
%.
On a un pourcentage d’écart qui est égal à 98%, on peut dire que cette écart est acceptable et que
la courbe de cette méthode est proche de la courbe expérimentale.
0
10
20
30
40
50
0
50
100
150
200
250
300
Réaction laterale P (Kn*m)
Déplacement latérale Y (mm)
2,54 m Calculé
3,048 m Calculé
4,064 m Calculé
5,08 m Calculé
2,54 m Mesuré
3,048 m Mesuré
4,064 m Mesuré
5,08 m Mesuré
0
20
40
60
80
100
0
50
100
150
200
250
300
350
Charge (Kn)
Déflection (mm)
Calculé(SIMPSOM par éssai PMT)
Expérimental
