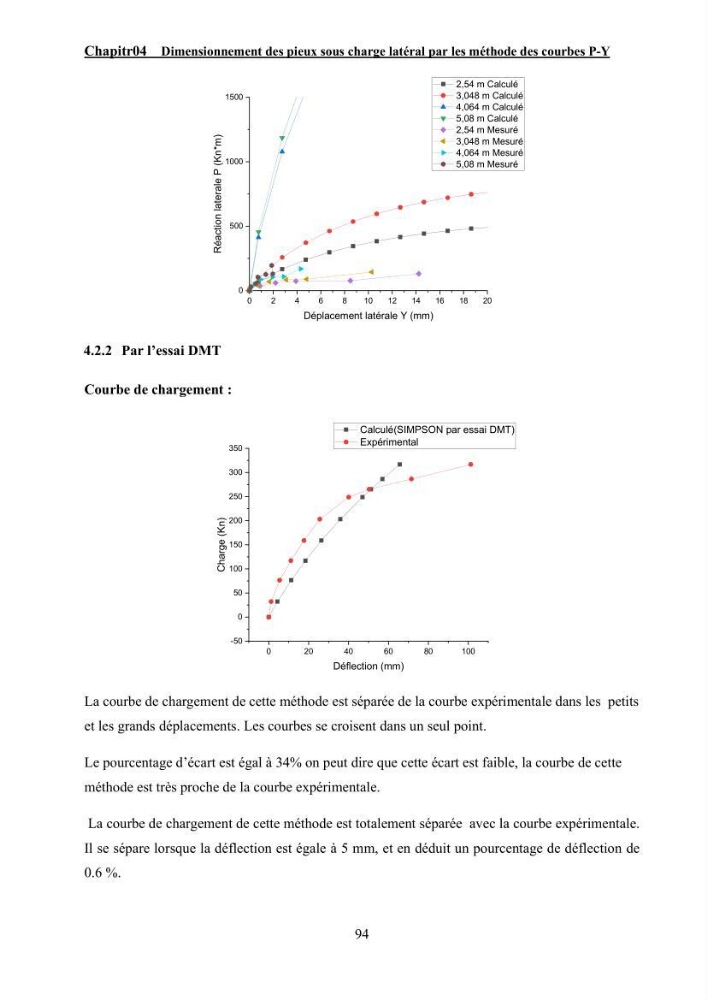

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
94
4.2.2 Par l’essai DMT
Courbe de chargement :
La courbe de chargement de cette méthode est séparée de la courbe expérimentale dans les petits
et les grands déplacements. Les courbes se croisent dans un seul point.
Le pourcentage d’écart est égal à 34% on peut dire que cette écart est faible, la courbe de cette
méthode est très proche de la courbe expérimentale.
La courbe de chargement de cette méthode est totalement séparée avec la courbe expérimentale.
Il se sépare lorsque la déflection est égale à 5 mm, et en déduit un pourcentage de déflection de
0.6 %.
0
2
4
6
8
10
12
14
16
18
20
0
500
1000
1500
Réaction laterale P (Kn*m)
Déplacement latérale Y (mm)
2,54 m Calculé
3,048 m Calculé
4,064 m Calculé
5,08 m Calculé
2,54 m Mesuré
3,048 m Mesuré
4,064 m Mesuré
5,08 m Mesuré
0
20
40
60
80
100
-50
0
50
100
150
200
250
300
350
Charge (Kn)
Déflection (mm)
Calculé(SIMPSON par essai DMT)
Expérimental
