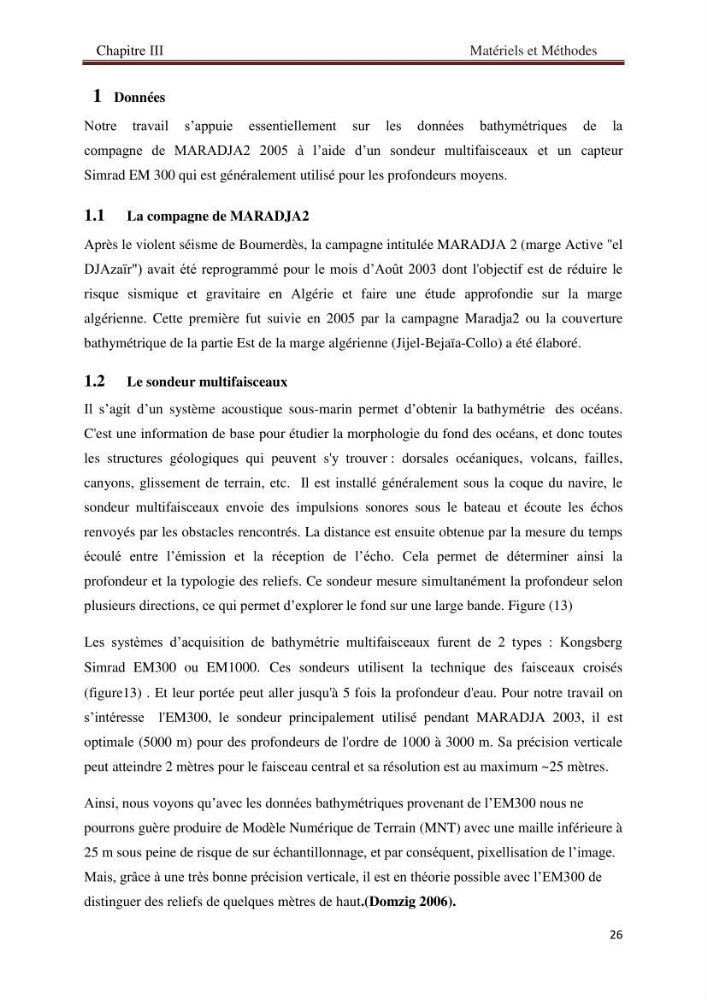

Chapitre III
Matériels et Méthodes
26
1 Données
Notre travail s’appuie essentiellement sur les données bathymétriques de la
compagne de MARADJA2 2005 à l’aide d’un sondeur multifaisceaux et un capteur
Simrad EM 300 qui est généralement utilisé pour les profondeurs moyens.
1.1 La compagne de MARADJA2
Après le violent séisme de Boumerdès, la campagne intitulée MARADJA 2 (marge Active "el
DJAzaïr") avait été reprogrammé pour le mois d’Août 2003 dont l'objectif est de réduire le
risque sismique et gravitaire en Algérie et faire une étude approfondie sur la marge
algérienne. Cette première fut suivie en 2005 par la campagne Maradja2 ou la couverture
bathymétrique de la partie Est de la marge algérienne (Jijel-Bejaïa-Collo) a été élaboré.
1.2 Le sondeur multifaisceaux
Il s’agit d’un système acoustique sous-marin permet d’obtenir la bathymétrie des océans.
C'est une information de base pour étudier la morphologie du fond des océans, et donc toutes
les structures géologiques qui peuvent s'y trouver : dorsales océaniques, volcans, failles,
canyons, glissement de terrain, etc. Il est installé généralement sous la coque du navire, le
sondeur multifaisceaux envoie des impulsions sonores sous le bateau et écoute les échos
renvoyés par les obstacles rencontrés. La distance est ensuite obtenue par la mesure du temps
écoulé entre l’émission et la réception de l’écho. Cela permet de déterminer ainsi la
profondeur et la typologie des reliefs. Ce sondeur mesure simultanément la profondeur selon
plusieurs directions, ce qui permet d’explorer le fond sur une large bande. Figure (13)
Les systèmes d’acquisition de bathymétrie multifaisceaux furent de 2 types : Kongsberg
Simrad EM300 ou EM1000. Ces sondeurs utilisent la technique des faisceaux croisés
(figure13) . Et leur portée peut aller jusqu'à 5 fois la profondeur d'eau. Pour notre travail on
s’intéresse l'EM300, le sondeur principalement utilisé pendant MARADJA 2003, il est
optimale (5000 m) pour des profondeurs de l'ordre de 1000 à 3000 m. Sa précision verticale
peut atteindre 2 mètres pour le faisceau central et sa résolution est au maximum ~25 mètres.
Ainsi, nous voyons qu’avec les données bathymétriques provenant de l’EM300 nous ne
pourrons guère produire de Modèle Numérique de Terrain (MNT) avec une maille inférieure à
25 m sous peine de risque de sur échantillonnage, et par conséquent, pixellisation de l’image.
Mais, grâce à une très bonne précision verticale, il est en théorie possible avec l’EM300 de
distinguer des reliefs de quelques mètres de haut.(Domzig 2006).
