40

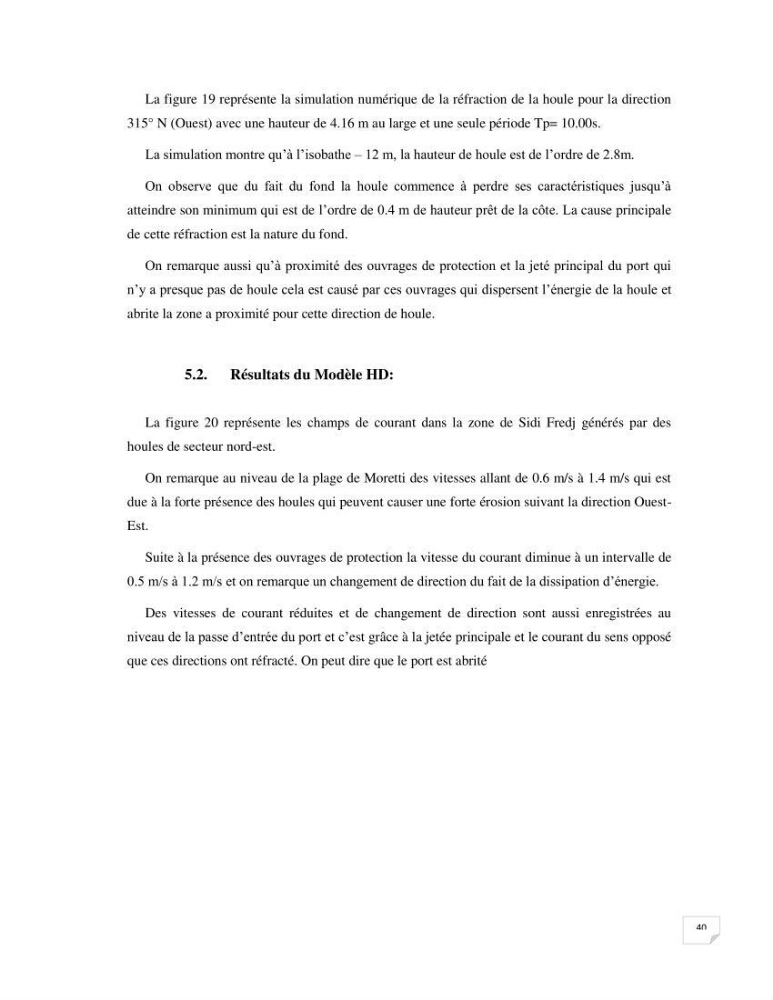

La figure 19 représente la simulation numérique de la réfraction de la houle pour la direction
315° N (Ouest) avec une hauteur de 4.16 m au large et une seule période Tp= 10.00s.
La simulation montre qu’à l’isobathe – 12 m, la hauteur de houle est de l’ordre de 2.8m.
On observe que du fait du fond la houle commence à perdre ses caractéristiques jusqu’à
atteindre son minimum qui est de l’ordre de 0.4 m de hauteur prêt de la côte. La cause principale
de cette réfraction est la nature du fond.
On remarque aussi qu’à proximité des ouvrages de protection et la jeté principal du port qui
n’y a presque pas de houle cela est causé par ces ouvrages qui dispersent l’énergie de la houle et
abrite la zone a proximité pour cette direction de houle.
5.2. Résultats du Modèle HD:
La figure 20 représente les champs de courant dans la zone de Sidi Fredj générés par des
houles de secteur nord-est.
On remarque au niveau de la plage de Moretti des vitesses allant de 0.6 m/s à 1.4 m/s qui est
due à la forte présence des houles qui peuvent causer une forte érosion suivant la direction OuestEst.
Suite à la présence des ouvrages de protection la vitesse du courant diminue à un intervalle de
0.5 m/s à 1.2 m/s et on remarque un changement de direction du fait de la dissipation d’énergie.
Des vitesses de courant réduites et de changement de direction sont aussi enregistrées au
niveau de la passe d’entrée du port et c’est grâce à la jetée principale et le courant du sens opposé
que ces directions ont réfracté. On peut dire que le port est abrité
La figure 19 représente la simulation numérique de la réfraction de la houle pour la direction
315° N (Ouest) avec une hauteur de 4.16 m au large et une seule période Tp= 10.00s.
La simulation montre qu’à l’isobathe – 12 m, la hauteur de houle est de l’ordre de 2.8m.
On observe que du fait du fond la houle commence à perdre ses caractéristiques jusqu’à
atteindre son minimum qui est de l’ordre de 0.4 m de hauteur prêt de la côte. La cause principale
de cette réfraction est la nature du fond.
On remarque aussi qu’à proximité des ouvrages de protection et la jeté principal du port qui
n’y a presque pas de houle cela est causé par ces ouvrages qui dispersent l’énergie de la houle et
abrite la zone a proximité pour cette direction de houle.
5.2. Résultats du Modèle HD:
La figure 20 représente les champs de courant dans la zone de Sidi Fredj générés par des
houles de secteur nord-est.
On remarque au niveau de la plage de Moretti des vitesses allant de 0.6 m/s à 1.4 m/s qui est
due à la forte présence des houles qui peuvent causer une forte érosion suivant la direction OuestEst.
Suite à la présence des ouvrages de protection la vitesse du courant diminue à un intervalle de
0.5 m/s à 1.2 m/s et on remarque un changement de direction du fait de la dissipation d’énergie.
Des vitesses de courant réduites et de changement de direction sont aussi enregistrées au
niveau de la passe d’entrée du port et c’est grâce à la jetée principale et le courant du sens opposé
que ces directions ont réfracté. On peut dire que le port est abrité
