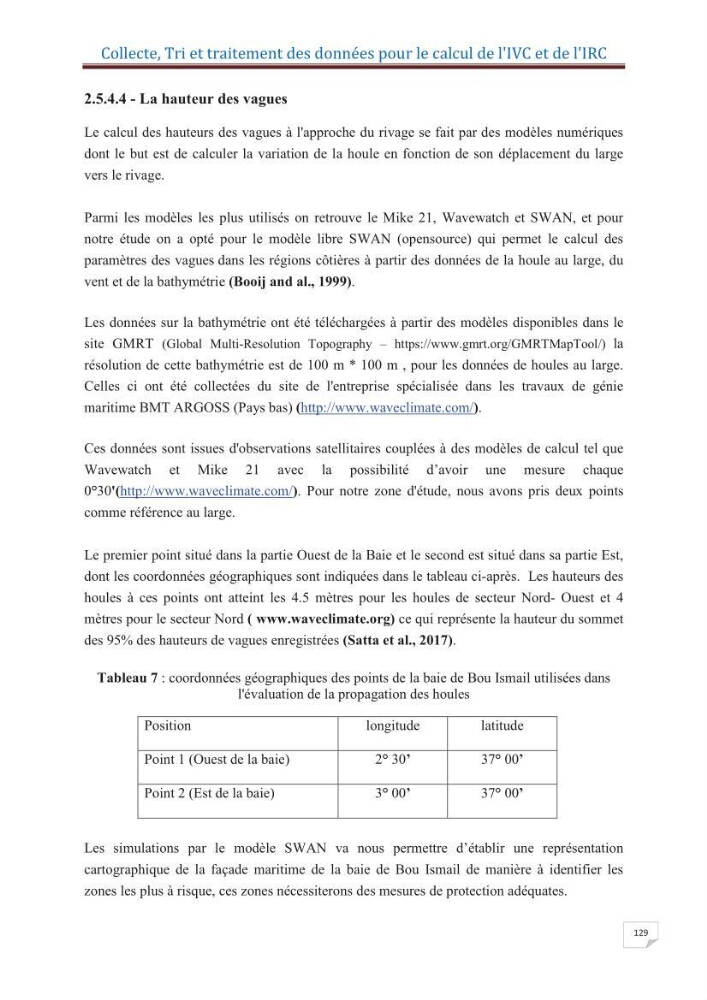

2.5.4.4 - La hauteur des vagues
Le calcul des hauteurs des vagues à l'approche du rivage se fait par des modèles numériques
dont le but est de calculer la variation de la houle en fonction de son déplacement du large
vers le rivage.
Parmi les modèles les plus utilisés on retrouve le Mike 21, Wavewatch et SWAN, et pour
notre étude on a opté pour le modèle libre SWAN (opensource) qui permet le calcul des
paramètres des vagues dans les régions côtières à partir des données de la houle au large, du
vent et de la bathymétrie (Booij and al., 1999).
Les données sur la bathymétrie ont été téléchargées à partir des modèles disponibles dans le
site GMRT (Global Multi-Resolution Topography – https://www.gmrt.org/GMRTMapTool/) la
résolution de cette bathymétrie est de 100 m * 100 m , pour les données de houles au large.
Celles ci ont été collectées du site de l'entreprise spécialisée dans les travaux de génie
maritime BMT ARGOSS (Pays bas) (http://www.waveclimate.com/).
Ces données sont issues d'observations satellitaires couplées à des modèles de calcul tel que
Wavewatch et Mike 21 avec la possibilité d’avoir une mesure chaque
0°30'(http://www.waveclimate.com/). Pour notre zone d'étude, nous avons pris deux points
comme référence au large.
Le premier point situé dans la partie Ouest de la Baie et le second est situé dans sa partie Est,
dont les coordonnées géographiques sont indiquées dans le tableau ci-après. Les hauteurs des
houles à ces points ont atteint les 4.5 mètres pour les houles de secteur Nord- Ouest et 4
mètres pour le secteur Nord ( www.waveclimate.org) ce qui représente la hauteur du sommet
des 95% des hauteurs de vagues enregistrées (Satta et al., 2017).
Tableau 7 : coordonnées géographiques des points de la baie de Bou Ismail utilisées dans
l'évaluation de la propagation des houles
Position
longitude
latitude
Point 1 (Ouest de la baie)
2° 30’
37° 00’
Point 2 (Est de la baie)
3° 00’
37° 00’
Les simulations par le modèle SWAN va nous permettre d’établir une représentation
cartographique de la façade maritime de la baie de Bou Ismail de manière à identifier les
zones les plus à risque, ces zones nécessiterons des mesures de protection adéquates.
