A chaque fois qu’on numérise un usage de la carte géologique on l'attribue avec son nom qui
est mentionné dans la légende.

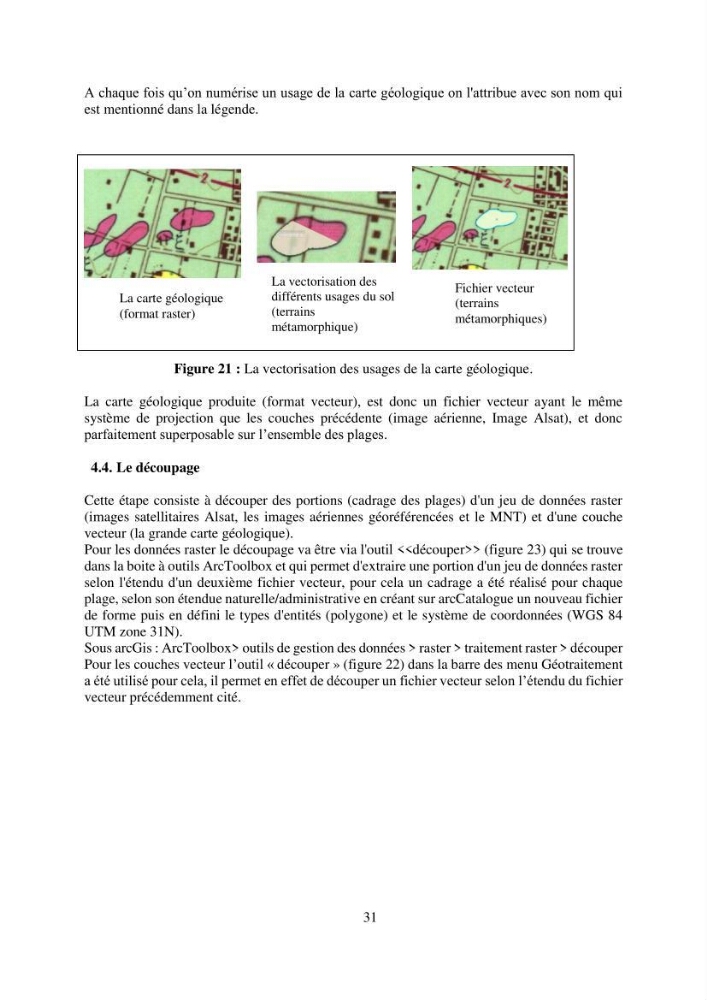

Figure 21 : La vectorisation des usages de la carte géologique.
La carte géologique produite (format vecteur), est donc un fichier vecteur ayant le même
système de projection que les couches précédente (image aérienne, Image Alsat), et donc
parfaitement superposable sur l’ensemble des plages.
4.4. Le découpage
Cette étape consiste à découper des portions (cadrage des plages) d'un jeu de données raster
(images satellitaires Alsat, les images aériennes géoréférencées et le MNT) et d'une couche
vecteur (la grande carte géologique).
Pour les données raster le découpage va être via l'outil <> (figure 23) qui se trouve
dans la boite à outils ArcToolbox et qui permet d'extraire une portion d'un jeu de données raster
selon l'étendu d'un deuxième fichier vecteur, pour cela un cadrage a été réalisé pour chaque
plage, selon son étendue naturelle/administrative en créant sur arcCatalogue un nouveau fichier
de forme puis en défini le types d'entités (polygone) et le système de coordonnées (WGS 84
UTM zone 31N).
Sous arcGis : ArcToolbox> outils de gestion des données > raster > traitement raster > découper
Pour les couches vecteur l’outil « découper » (figure 22) dans la barre des menu Géotraitement
a été utilisé pour cela, il permet en effet de découper un fichier vecteur selon l’étendu du fichier
vecteur précédemment cité.
La carte géologique
(format raster)
La vectorisation des
différents usages du sol
(terrains
métamorphique)
Fichier vecteur
(terrains
métamorphiques)
