27
3.3. Microsoft Paint
Microsoft Paint, plus communément appelé Paint, est un logiciel de manipulation
d'images matricielles qui a fait son apparition dans Windows 1.0 en 1985. Il a été depuis
préinstallé par défaut sur les différentes versions du système d'exploitation de Microsoft, il
permet dans notre étude de réaliser certaines rectifications de couleurs / schémas…etc.
4. Réalisation des couches de base
Plusieurs couches de données ont été retenues pour alimenter l’Atlas, ces couches
thématiques représente chacune un aspect et une vision distincte de la plage.
Quatorze couches ont été produites pour l’Atlas dont sept pour chacune des plages (Occupation
du Sol des deux années 1980 et 2016, Imagerie aérienne ancienne, Image Satellitaire récente à
haute résolution, Carte géologique et Carte de relief), et sept pour l’ensemble de la zone d’étude
(Modèle numérique du terrain, Géologie, aperçu sur les plages pilotes en 2016 et en 1980) et
deux Cartes d’assemblage des plages étudiées.
4.1. Image Alsat 2
Notre jeu de données comporte deux images satellitaires « Alsat 2A » de chaque zone,
l'une est une image panchromatique à une haute résolution (2,5 m) et l'autre est une image raster
multispectrale de résolution inférieure (10m). Ces images optiques produite par l’Agence
Spatiale Algérienne, ont été préalablement corrigées (géométriques/radiométriques) au Centre
des Techniques Spatiales (CTS/ASAL) dans le niveau 2A :
Correction radiométrique type 1A
Datation
Correction du modèle géométrique (distorsion du plan focal, attitude et position satellite,
projection terrestre)
Superposition des bandes Multispectrales (MS)
Restauration d’image (déconvolution, débruitage)
Projection cartographique « Universal Transverse Mercator » (UTM / WGS84)

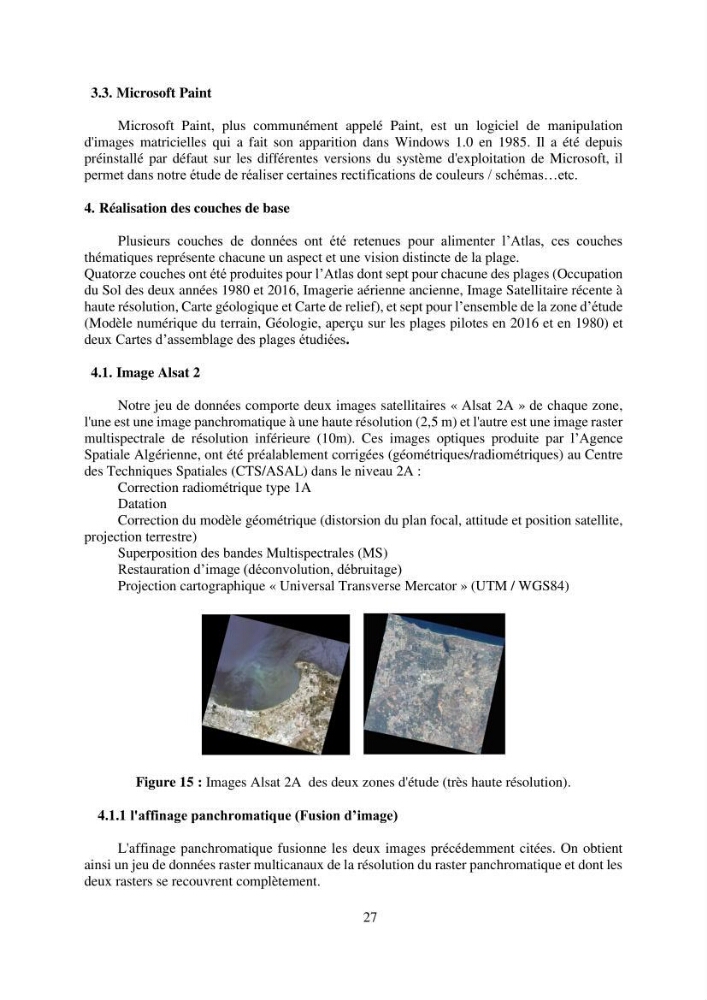

Figure 15 : Images Alsat 2A des deux zones d'étude (très haute résolution).
4.1.1 l'affinage panchromatique (Fusion d’image)
L'affinage panchromatique fusionne les deux images précédemment citées. On obtient
ainsi un jeu de données raster multicanaux de la résolution du raster panchromatique et dont les
deux rasters se recouvrent complètement.
3.3. Microsoft Paint
Microsoft Paint, plus communément appelé Paint, est un logiciel de manipulation
d'images matricielles qui a fait son apparition dans Windows 1.0 en 1985. Il a été depuis
préinstallé par défaut sur les différentes versions du système d'exploitation de Microsoft, il
permet dans notre étude de réaliser certaines rectifications de couleurs / schémas…etc.
4. Réalisation des couches de base
Plusieurs couches de données ont été retenues pour alimenter l’Atlas, ces couches
thématiques représente chacune un aspect et une vision distincte de la plage.
Quatorze couches ont été produites pour l’Atlas dont sept pour chacune des plages (Occupation
du Sol des deux années 1980 et 2016, Imagerie aérienne ancienne, Image Satellitaire récente à
haute résolution, Carte géologique et Carte de relief), et sept pour l’ensemble de la zone d’étude
(Modèle numérique du terrain, Géologie, aperçu sur les plages pilotes en 2016 et en 1980) et
deux Cartes d’assemblage des plages étudiées.
4.1. Image Alsat 2
Notre jeu de données comporte deux images satellitaires « Alsat 2A » de chaque zone,
l'une est une image panchromatique à une haute résolution (2,5 m) et l'autre est une image raster
multispectrale de résolution inférieure (10m). Ces images optiques produite par l’Agence
Spatiale Algérienne, ont été préalablement corrigées (géométriques/radiométriques) au Centre
des Techniques Spatiales (CTS/ASAL) dans le niveau 2A :
Correction radiométrique type 1A
Datation
Correction du modèle géométrique (distorsion du plan focal, attitude et position satellite,
projection terrestre)
Superposition des bandes Multispectrales (MS)
Restauration d’image (déconvolution, débruitage)
Projection cartographique « Universal Transverse Mercator » (UTM / WGS84)
Figure 15 : Images Alsat 2A des deux zones d'étude (très haute résolution).
4.1.1 l'affinage panchromatique (Fusion d’image)
L'affinage panchromatique fusionne les deux images précédemment citées. On obtient
ainsi un jeu de données raster multicanaux de la résolution du raster panchromatique et dont les
deux rasters se recouvrent complètement.
