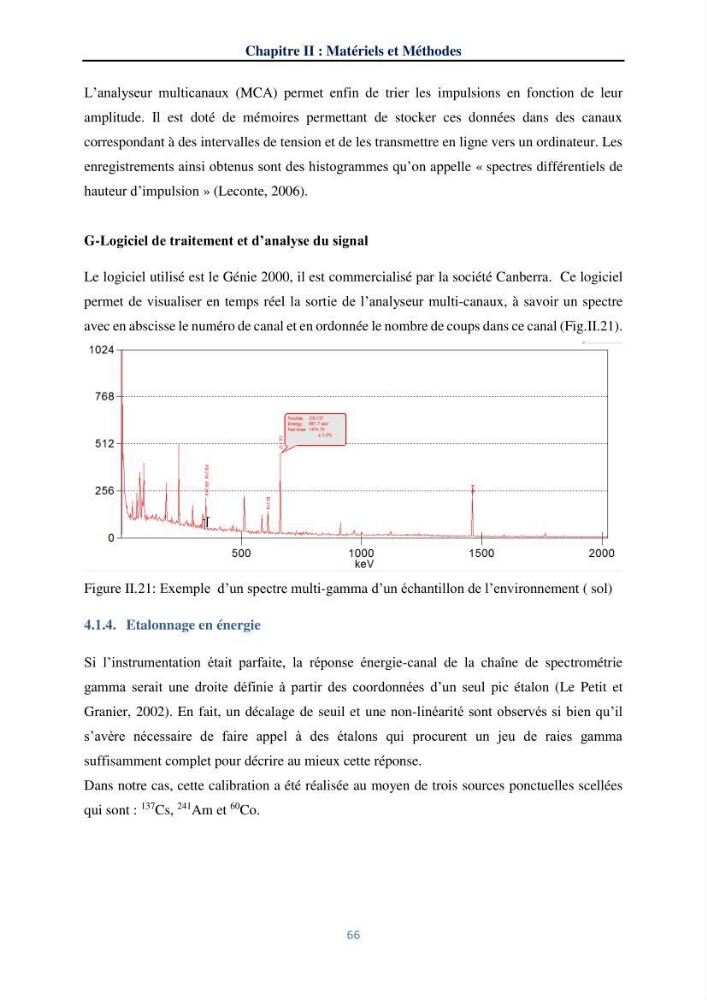

Chapitre II : Matériels et Méthodes
66
L’analyseur multicanaux (MCA) permet enfin de trier les impulsions en fonction de leur
amplitude. Il est doté de mémoires permettant de stocker ces données dans des canaux
correspondant à des intervalles de tension et de les transmettre en ligne vers un ordinateur. Les
enregistrements ainsi obtenus sont des histogrammes qu’on appelle « spectres différentiels de
hauteur d’impulsion » (Leconte, 2006).
G-Logiciel de traitement et d’analyse du signal
Le logiciel utilisé est le Génie 2000, il est commercialisé par la société Canberra. Ce logiciel
permet de visualiser en temps réel la sortie de l’analyseur multi-canaux, à savoir un spectre
avec en abscisse le numéro de canal et en ordonnée le nombre de coups dans ce canal (Fig.II.21).
Figure II.21: Exemple d’un spectre multi-gamma d’un échantillon de l’environnement ( sol)
4.1.4. Etalonnage en énergie
Si l’instrumentation était parfaite, la réponse énergie-canal de la chaîne de spectrométrie
gamma serait une droite définie à partir des coordonnées d’un seul pic étalon (Le Petit et
Granier, 2002). En fait, un décalage de seuil et une non-linéarité sont observés si bien qu’il
s’avère nécessaire de faire appel à des étalons qui procurent un jeu de raies gamma
suffisamment complet pour décrire au mieux cette réponse.
Dans notre cas, cette calibration a été réalisée au moyen de trois sources ponctuelles scellées
qui sont :
137 Cs,
241 Am et
60
Co.
