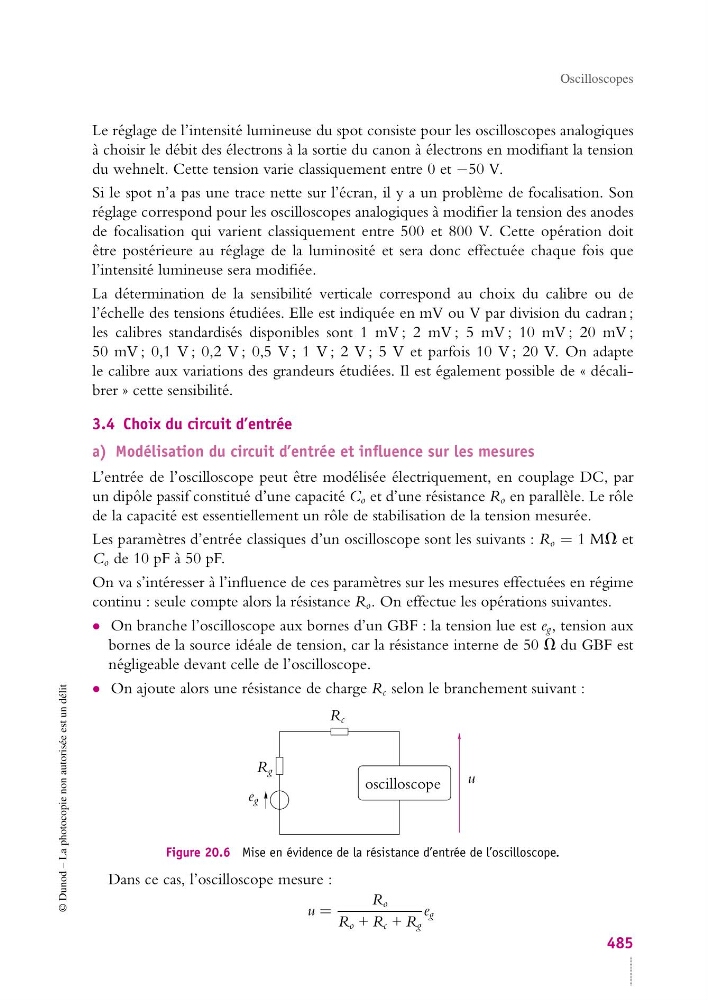

Oscilloscopes
Le réglage de l’intensité lumineuse du spot consiste pour les oscilloscopes analogiques
à choisir le débit des électrons à la sortie du canon à électrons en modifiant la tension
du wehnelt. Cette tension varie classiquement entre 0 et −50 V.
Si le spot n’a pas une trace nette sur l’écran, il y a un problème de focalisation. Son
réglage correspond pour les oscilloscopes analogiques à modifier la tension des anodes
de focalisation qui varient classiquement entre 500 et 800 V. Cette opération doit
être postérieure au réglage de la luminosité et sera donc effectuée chaque fois que
l’intensité lumineuse sera modifiée.
La détermination de la sensibilité verticale correspond au choix du calibre ou de
l’échelle des tensions étudiées. Elle est indiquée en mV ou V par division du cadran ;
les calibres standardisés disponibles sont 1 mV ; 2 mV ; 5 mV ; 10 mV ; 20 mV ;
50 mV ; 0,1 V ; 0,2 V ; 0,5 V ; 1 V ; 2 V ; 5 V et parfois 10 V ; 20 V. On adapte
le calibre aux variations des grandeurs étudiées. Il est également possible de « décalibrer » cette sensibilité.
3.4 Choix du circuit d’entrée
a) Modélisation du circuit d’entrée et influence sur les mesures
L’entrée de l’oscilloscope peut être modélisée électriquement, en couplage DC, par
un dipôle passif constitué d’une capacité C o et d’une résistance R o en parallèle. Le rôle
de la capacité est essentiellement un rôle de stabilisation de la tension mesurée.
Les paramètres d’entrée classiques d’un oscilloscope sont les suivants : R o = 1 MV et
C o de 10 pF à 50 pF.
On va s’intéresser à l’influence de ces paramètres sur les mesures effectuées en régime
continu : seule compte alors la résistance R o . On effectue les opérations suivantes.
• On branche l’oscilloscope aux bornes d’un GBF : la tension lue est e g , tension aux
bornes de la source idéale de tension, car la résistance interne de 50 V du GBF est
négligeable devant celle de l’oscilloscope.
• On ajoute alors une résistance de charge R c selon le branchement suivant :
u
R c
R g
e g
oscilloscope
Figure 20.6 Mise en évidence de la résistance d’entrée de l’oscilloscope.
Dans ce cas, l’oscilloscope mesure :
u =
R o
R o + R c + R g
e g
485
